文字處理是機械繪圖中必不可少的設計過程，操作也極其繁瑣。常用的TEXT/DTEXT無法進行文字旋轉與寬度比例的修改，設計師需要花費更多時間才能達到這一效果。同時，任何圖紙都硬性要求具有技術要求說明，而同種類的零件的技術要求十分相似。設計師在文字輸入上花費了大量的時間和精力。

如何能夠使設計師大幅度簡化文字處理，避免重復性的技術要求輸入工作？中望CAD機械版2015提供了強大的文字標注功能（分為文字標注和技術要求），讓機械繪圖的文字處理事半功倍，設計效率大增。

一. 文字標注：

Step 1：打開【文字標注】命令，彈出對話框。

       1）鍵 盤：ZWMDIMTEXT（或WZ）

      2）菜 單：中望CAD機械版——文字處理——文字標注

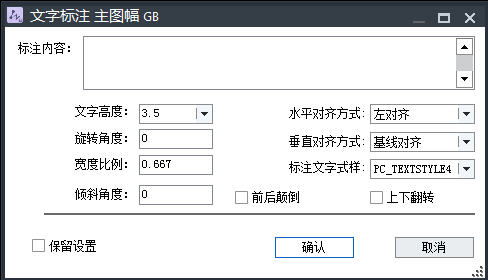

圖/中望CAD機械版文字標注對話框

對話框中包含標注內容，文字高度，旋轉角度，寬度比例，傾斜角度，對齊方式及文字樣式，設計師可以根據實際需求對其中任一選項進行修改設定。

Step 2：輸入標注內容，根據繪圖需求對文字特性進行修改，即使是文字的旋轉角度和寬度比例都可以直接輸入數值來實現，最后點擊【確定】。

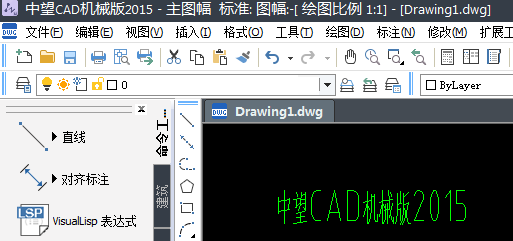

圖/中望CAD機械版文字標注功能

二. 技術要求：

Step 1：打開【技術要求】命令

        1）鍵 盤：ZWMTECHREQUEST （或TJ）

        2）菜 單：中望CAD機械版——文字處理——技術要求

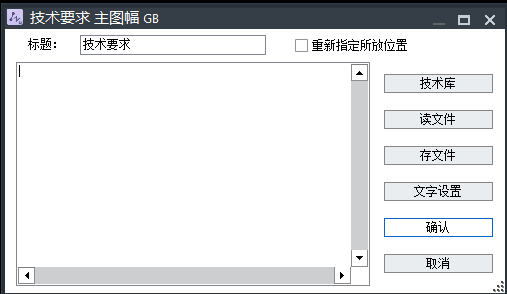

Step 2：根據命令行提示選擇文字范圍的左上角及右下角，彈出對話框。

Step 3：直接輸入技術要求，也可以從技術庫（點擊“技術庫”按鈕或“ctrl+鼠標左鍵”）中調用，完成后點擊“確認”，如下圖所示。

除此之外，設計師點擊“讀文件”也可以選擇需要的技術要求。對于常用的技術要求，還可通過“存文件”保存起來，方便下次直接調用。

Step 4：點擊【文字設置】，彈出對話框，根據繪圖要求進行自定義修改，修改完成后，單擊【確認】對話框。

圖/中望CAD機械版便捷的技術要求處理功能

小結：中望CAD機械版中的文字標注功能，包含了絕大多數標注需求和規范的技術要求，可以簡化幫助設計師大幅度繁瑣的文字處理工作，提高工作效率。
