繪制機械CAD圖紙中包含有大量的產品零部件，傳統的明細表（BOM）編輯方式需手動繪制表格填寫數據，且后期再次編輯時數據查找非常麻煩，耗費大量時間。中望CAD機械版2015的明細表功能可以根據已標注好的序號快速的生成明細表，而且明細表采用了新實體技術，支持通過雙擊進行編輯，使得明細表的編輯工作變得簡單、方便，從而提高了繪圖效率。

步驟一：

在中望CAD機械版2015中添加完圖幅后，在程序里面輸入命令“XH” 就會彈出下圖所示的對話框。

圖/中望CAD機械版序號設置對話框

設計師在序號類型中可以根據實際需求調整序號內容、顯示及其他選項。當然也可以設置引出序號和對應的引線類型。

步驟二：

在“引出序號 主圖幅”界面點擊【確定】按鈕開始序號標注。如下圖所示，選定序號標注的位置后單擊鼠標左鍵彈出編輯框。

2015-4-30 17-46-34.jpg

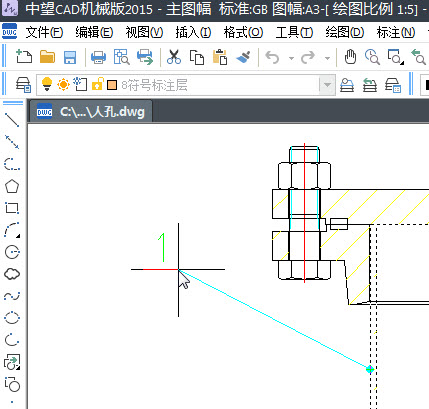

圖/確定序號標注的具體位置



    2015-4-30 17-47-45.jpg

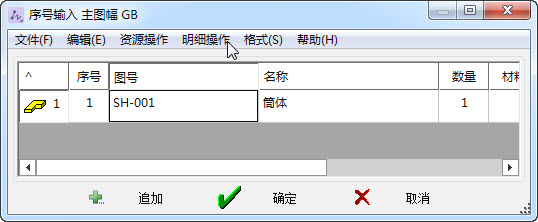

圖/中望CAD機械版序號編輯對話框

填寫圖號、名稱、數量和材料等對應數據后點擊【確定】，即可完成序號標注。

步驟三：

將所有零件標注序號后輸入命令“MX”即可自動生成完整詳細的明細表。

2015-4-30 17-53-11.jpg

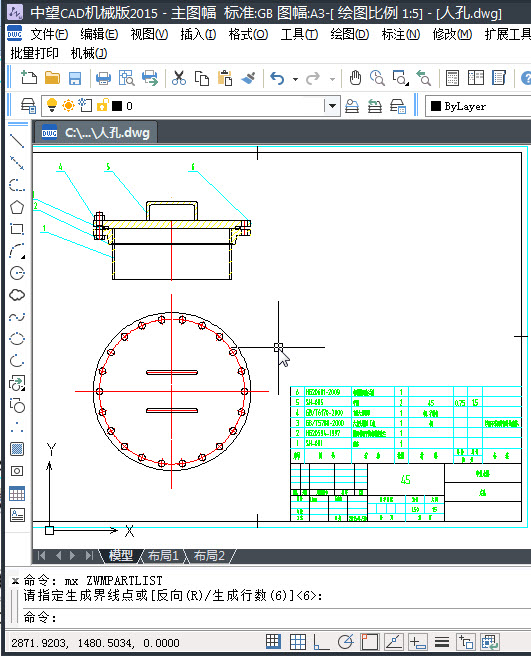

圖/中望CAD機械版自動生成明細表

如果遇到同一零件重復標記的情況，設計師可以在圖紙中找到重復的序號直接刪除即可，中望CAD機械版會自動調整標注的序號順序；修改序號標注的內容時，明細表也會自動同步更新。

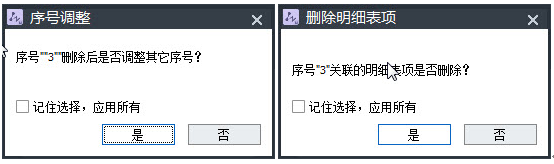

圖/智能的序號/明細表編輯功能

通過中望CAD機械版的序號/明細表（BOM）生成的功能，原本需要手動完成的編輯工作變得簡單，設計效率也得到大幅度提升。
