創建成功的圖塊，可以在實際繪圖時根據需要插入到圖形中使用，在CAD中不僅可插入單個圖塊，還可連續插入多個相同的圖塊。
插入單個圖塊
不管是外部圖塊還是內部圖塊，都可以通過【插入】對話框進行單個插入，
如果是內部圖塊，可以直接在【名稱】下拉列表中選擇塊名稱進行插入；如果是外部圖塊，需要單擊【瀏覽】按鈕，在打開的【選擇圖形文件】對話框中找到需要插入的外部圖塊圖形進行插入，參考下圖。
調用【插入】命令的方法如下。
-菜單欄：執行【插入】--【塊】命令。
-工具欄：單擊【繪圖】工具欄中的【插入】按鈕。
-命令行：在命令行輸入【INSER/I】。
-功能區：在【默認】選項卡，單擊【塊】面板中的【插入】按鈕。

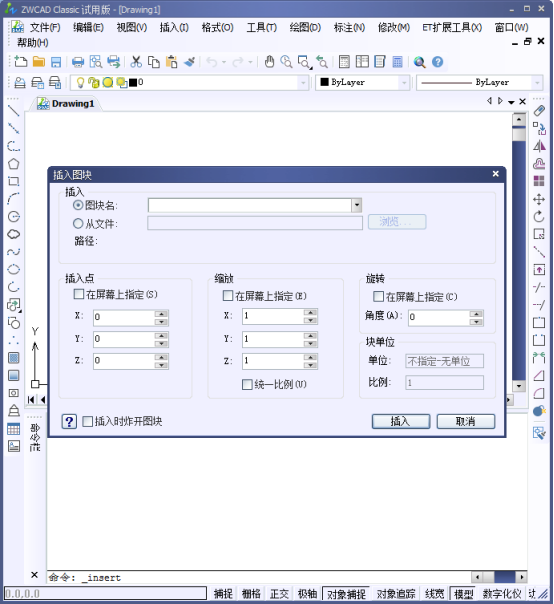

執行命令后彈出【插入】對話框，參考下圖，對話框中常用選項介紹如下。
【名稱】下拉列表框：選擇需要插入的塊的名稱。當插入的塊是外部塊，則需要單擊其右側的【瀏覽】按鈕，在彈出的對話框中選擇外部塊。
【插入點】選項組：插入基點坐標，可以直接在X、Y、Z三個文本框中輸入插入點的局對坐標；更簡單的方式是通過勾選【在屏幕上指定】復選框，用對象捕捉的方法在繪圖區直接捕捉確定。
【比例】選項組：設置塊實例相對于塊定義的縮放比例?？梢灾苯釉赬、Y、Z三個文本框中輸入三個方向上的縮放比例。在可以通過勾選【在屏幕上指定】復選框，在繪圖區內動態確定縮放比例。勾選【統一比例】復選框，則在X、Y、Z三個方向上的縮放比例相同。
【旋轉】選項組：設置塊實例相對于塊定義的旋轉角度。可以直接子啊【角度】文本框中輸入旋轉角度值；也可以通過勾選【在屏幕上指定】復選框，在繪圖區內動態確定旋轉角度。
【分解】復選框：設置是否在插入塊的同時分解插入的塊。
【實戰】插入單個圖塊
1. 打開我們的中望CAD

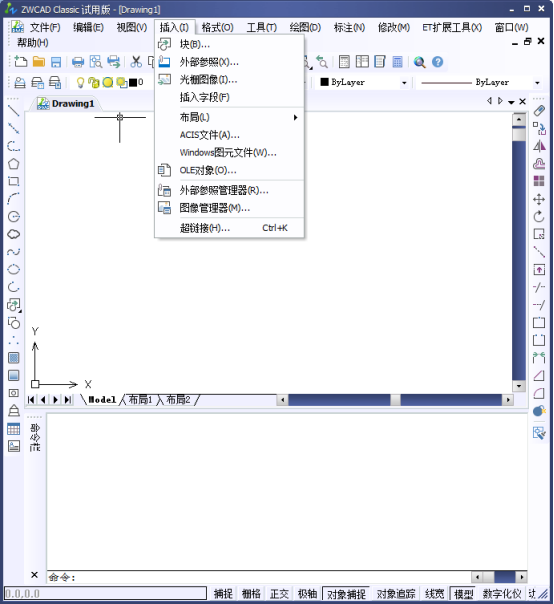

2.點擊菜單欄【插入】--【塊】
3. 彈出塊的插入設置的對話框。

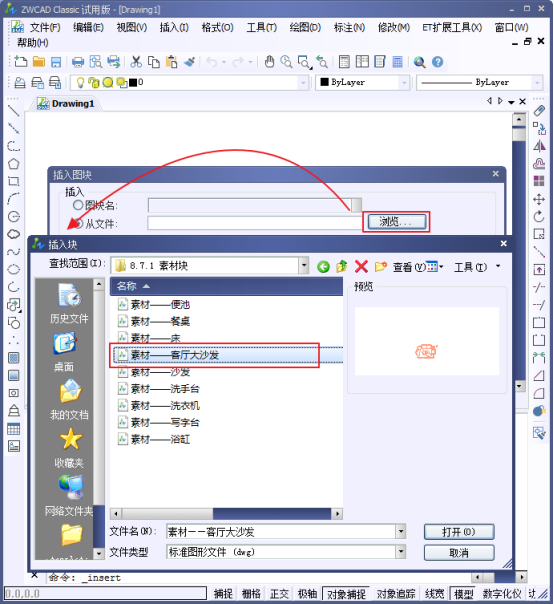

4.我們從文件中瀏覽選擇我們需要插入的文件，

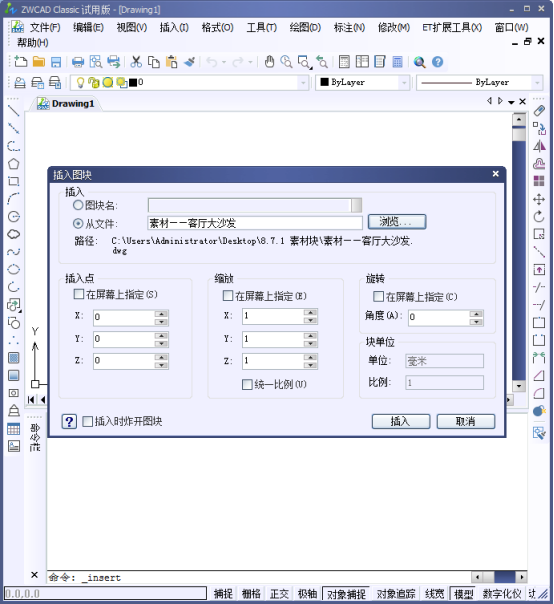

5.選擇后，確定。

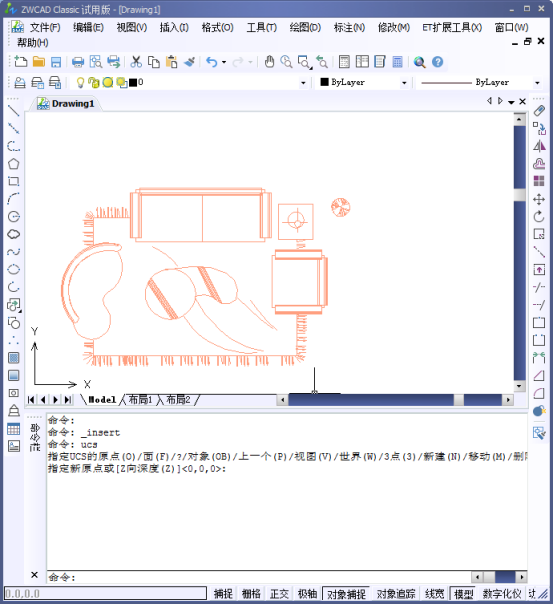

6.設置需要的參數，然后確定，得到下圖。
以上。
