用戶可以根據繪圖需要，對填充圖案的類型、比例、角度等進行設置。
CAD圖案填充
要為一個區域或?qū)ο筮M(jìn)行團填充，首先要調用【圖案填充】命令，打開【圖案填充創建】選項卡。設置填充參數，然后再對圖形進行圖案填充。
調用【圖案填充】命令的方法如下。
1.命令行：在命令行中輸入BHATCH/BH/H。

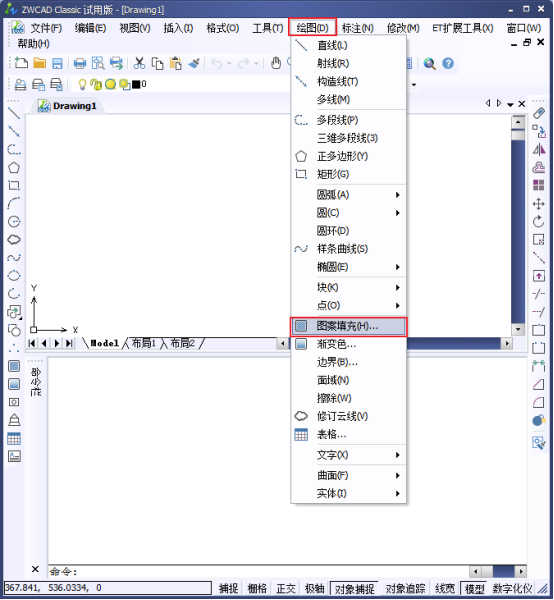

2.菜單欄：執行【繪圖】--【圖案填充】命令，參考下圖。
3.工具欄：?jiǎn)螕簟纠L圖】工具欄中的【圖案填充】按鈕。
4.功能區：在【默認】選項卡中，單擊【繪圖】面板中的【圖案填充】按鈕，參考下圖。
在【草圖與注釋】工作空間中，執行上述任意一命令后，將打開【圖案填充創建】選項卡。
提示：
在CAD的工作空間中，調用【圖案填充】命令時，將打開【圖案填充與漸變色】對話框。
【圖案填充創建】選項卡中，主要選項及其含義如下。
1.【邊界】面板：主要包括【拾取點】按鈕和【選擇邊界對象】按鈕，用來選擇填充對象的工具。
2.【圖案】面板：該面板中顯示所有預定義和自定義團的預覽圖像。
3.【圖案填充類型】列表框：在該列表框中，可以指定是創建實體填充、減半填充、預定義填充圖案，還是創建用戶定義的填充圖案。
4.【圖案填充顏色】文本框：在該文本框中，可以替代實體填充和填充圖案的當前顏色，或指定兩種漸變色中的第一種。
5.【圖案填充透明度】文本框：在該文本框中，可以設定新圖案填充或填充的透明度，替代當前對象的透明度。
6.【圖案填充角度】文本框：用于指定圖案填充的角度。
實例：圖案填充

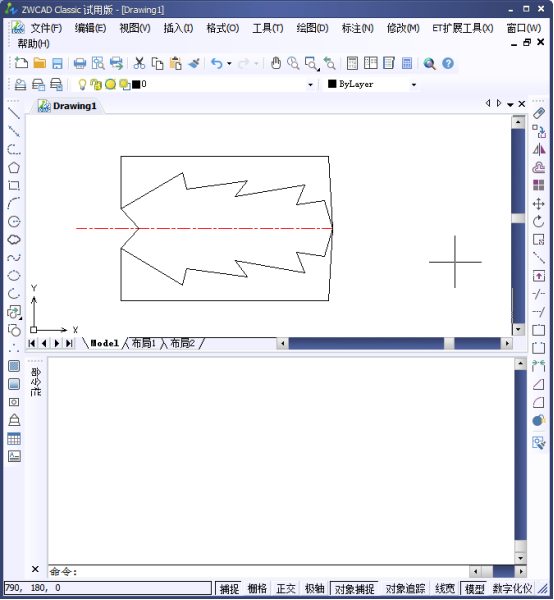

1.打開我們的CAD和我們準備好的素材文件。

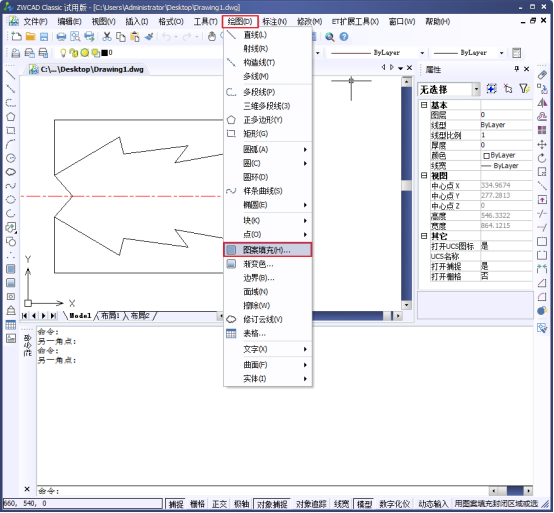

2.在選項卡中，單擊【繪圖】面板中的【圖案填充】，

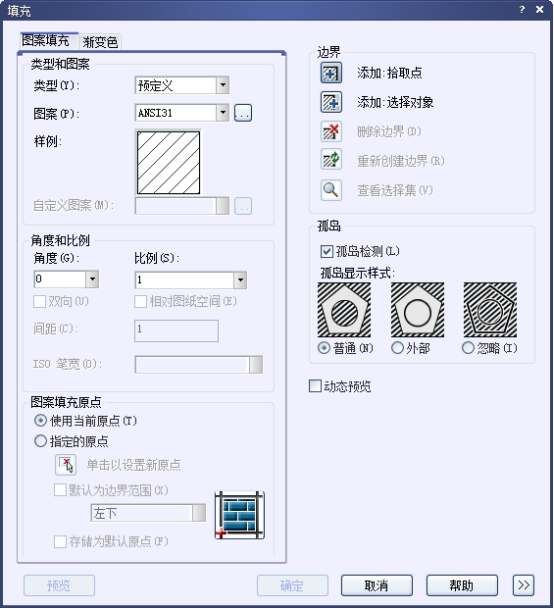

3.彈出【圖案填充創建】選項卡，
4.單擊【邊界】面板中的【拾取點】按鈕，我們就選擇我們需要填充的部分，

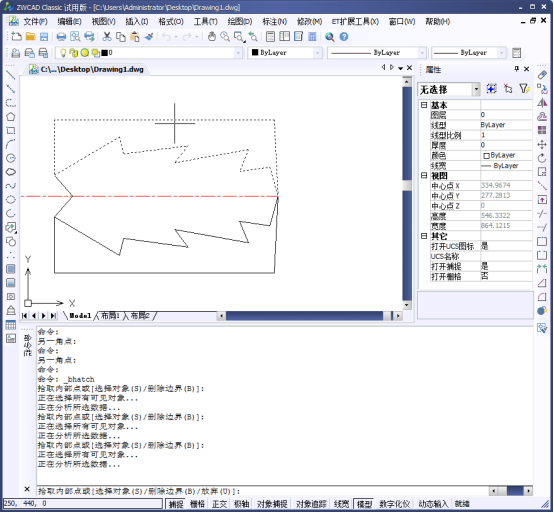

5.被選中的區域?yàn)樘摼€顯示，

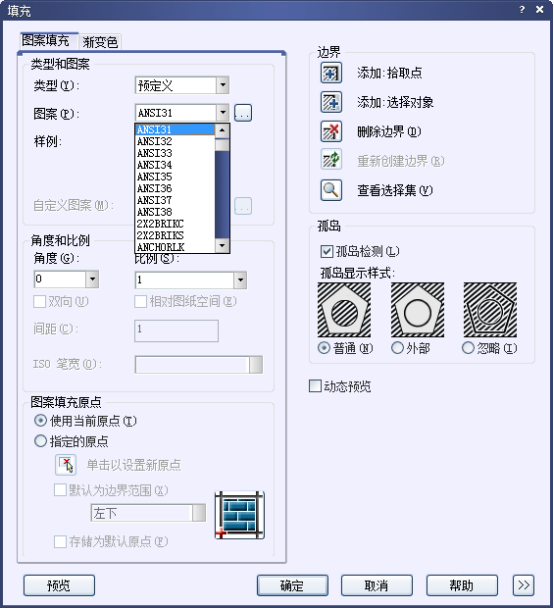

6.單擊【圖案填充圖案】的面板下的下拉列表，選擇我們要的填充圖案，

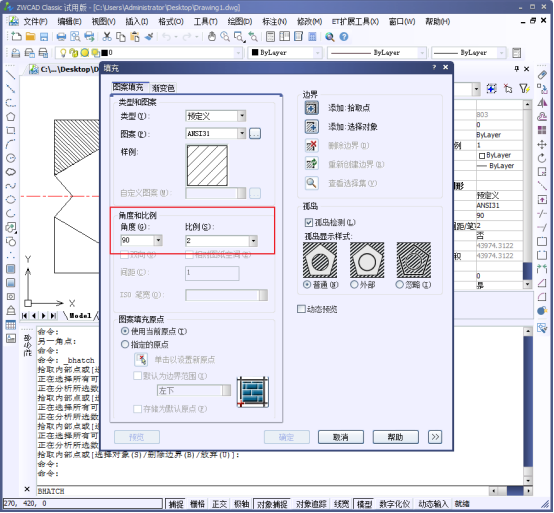

7.設置填充參數，將我們【圖案填充透明度】改為70，【角度】改為90，【比例】改為2，

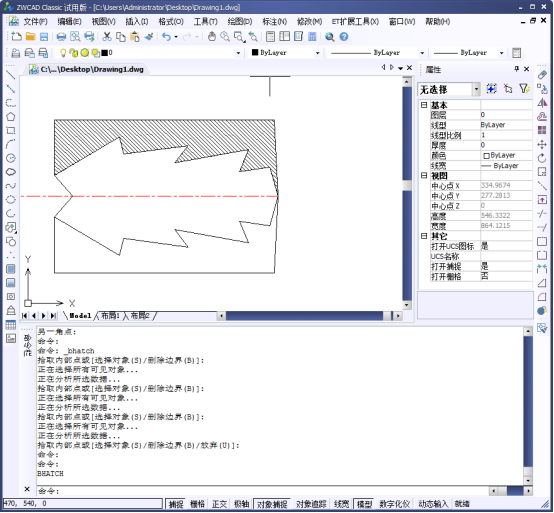

8.完成我們的設置之后，確定后，就得到我們最終的圖形。
注意：CAD在原有的基礎上增強了團填充的功能，可以在命令行直接輸入要填充的團名稱并回車，系統自動調用【圖案填充】命令進行圖案填充。
推薦閱讀：CAD如何凍結與解凍圖層
推薦閱讀：CAD填充圖案簡介
