炎炎夏日，各式各樣的時尚太陽眼鏡成為許多女士外出的必備品。利用中望三維CAD高效的混合建模內核，能夠保證產品CAD設計更加智能，最大限度地發揮設計師時尚理念創想。本中望3D教程為各位提供了一種快速的CAD設計思路，愛好者可以1個小時內設計出自己喜歡的太陽眼鏡樣式。

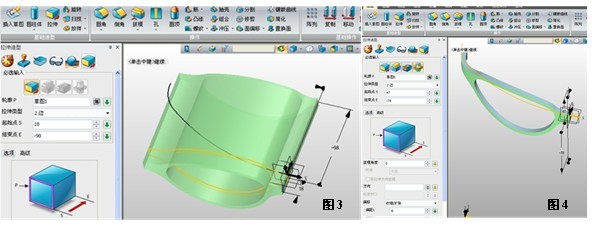

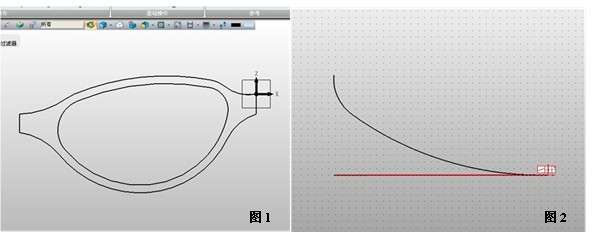

       首先，在XZ平面創建草圖，可以根據自己的喜好繪制不同的形狀（圖1），然后在XY平面繪制圖2的草圖。接下來拉伸圖1中的草圖輪廓，圖3所示，長度足夠即可。再拉伸圖2的草圖輪廓，要保證一定的長度（圖4），在偏移選項中設置參數為6（即鏡框的厚度），求交集。



\



\

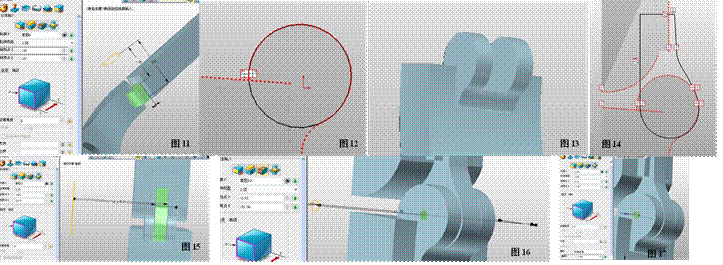

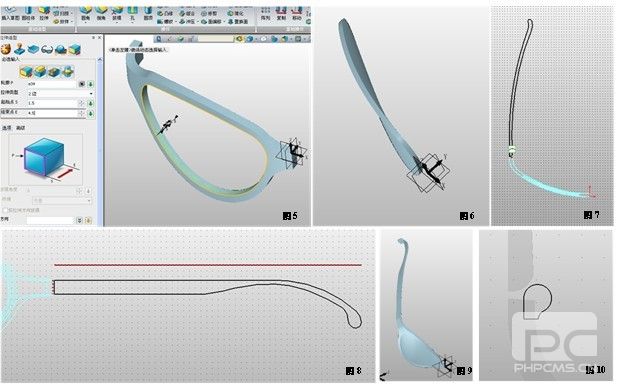

       選擇鏡框的外邊緣拉伸（高亮部分），圖5中的數據設置表示鏡片的厚度為3。拉伸后并沒有出現實心體，而是個帶狀物，隱藏鏡框，將它的面翻轉后，用N邊行進行面的修補，實現圖6的效果。然后將鏡框顯示出來，在XY平面插入草圖，繪制圖7所示的眼鏡腿的俯視圖。接下來在YZ平面繪制圖8所示的眼鏡腿的側面圖，分別對上面的兩個草圖輪廓拉伸求交集（圖9）。隨后是繪制鏡框和鏡腿的鏈接部分，在XY平面繪制圖10所示的草圖，并拉伸圖10的輪廓，選擇拉伸的相加項，如圖11。



\



       在XY面繪制圖12后，按圖13的效果進行拉伸的相減運算，同理在鏡腿部分也拉伸一個凸臺，在XY平面繪制圖14的圖形，之后進行拉伸的相加運算，注意和鏡框部分留有一定的空隙（參考圖15）。然后像圖16一樣在在XY 平面繪制一個小圓圈，再拉伸，形成圓孔，并且以孔的邊緣為輪廓，拉伸一個圓柱體作為小螺絲釘，注意偏移一定的距離，留出縫隙（圖17）。



\

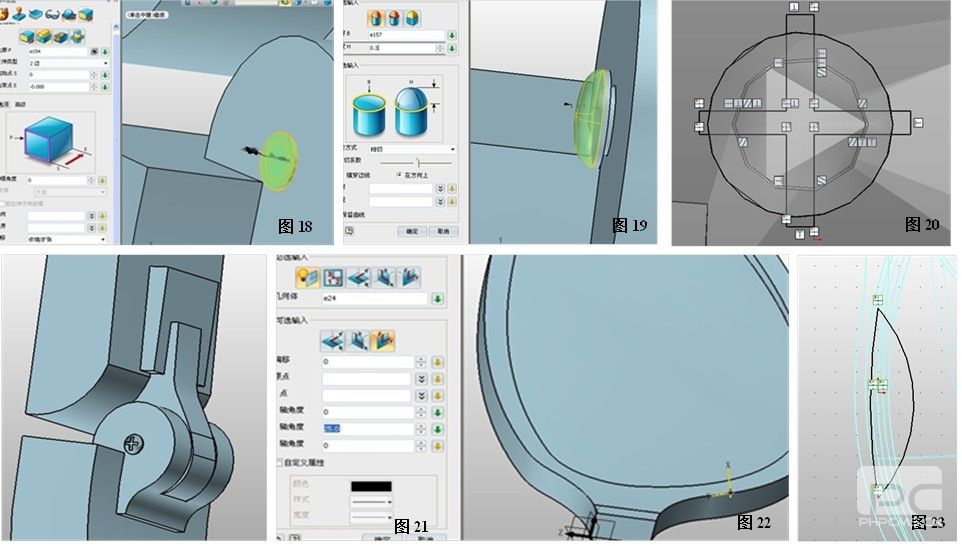

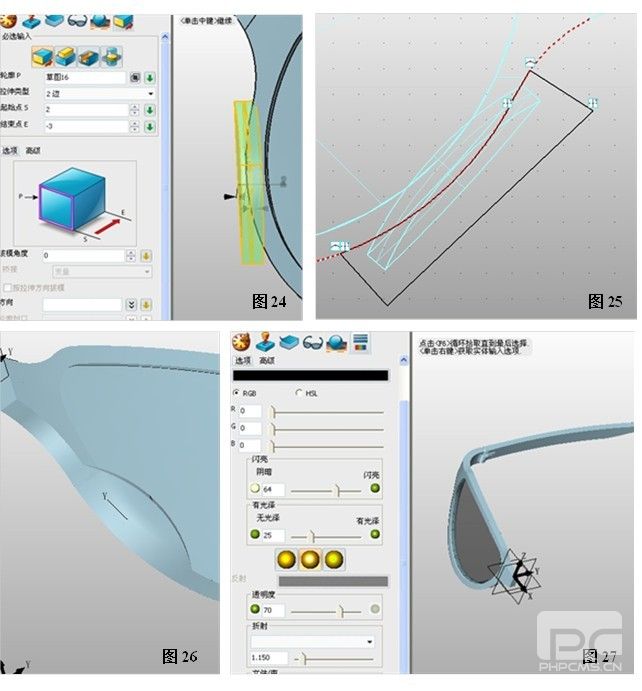

       接下來，以圓柱的邊緣為輪廓拉伸并偏移出一個圓柱體作為螺絲釘?shù)念^，對螺絲釘?shù)念^進行圓頂處理，如圖18、19，在XY平面繪制圖20的十字形，并拉伸減去螺絲釘頭的一部分，效果圖如圖21?，F(xiàn)在開始制作鼻支架，這是整個模型的難點，但用中望3d就能輕易的解決。在圖22的位置創建基準面，并有25度的傾角，在此平面插入草圖，繪制圖23的圖形，退出并拉伸（圖24）。



\



       在XY平面插入草圖，點擊參考幾何體---曲面，把鏡框的邊緣作為參考曲線，繪制圖25的圖形，注意弧形部分沿著鏡框，退出，用拉伸的減運算減去多余的部分。此時，豎直面和傾斜面有交線，將此交線做圓角處理，使弧面平滑（圖26）。這里需要說明的是中望3D草圖繪制中參考幾何體非常實用，設置的選項很全面，包括曲線、平面、點、曲線相交等，對不同的情況進行適當?shù)倪x擇能使草圖繪制快速、準確！接下來在視覺樣式的面屬性中，選鏡片，顏色為黑灰色，設置一定的透明度（圖27）。

\

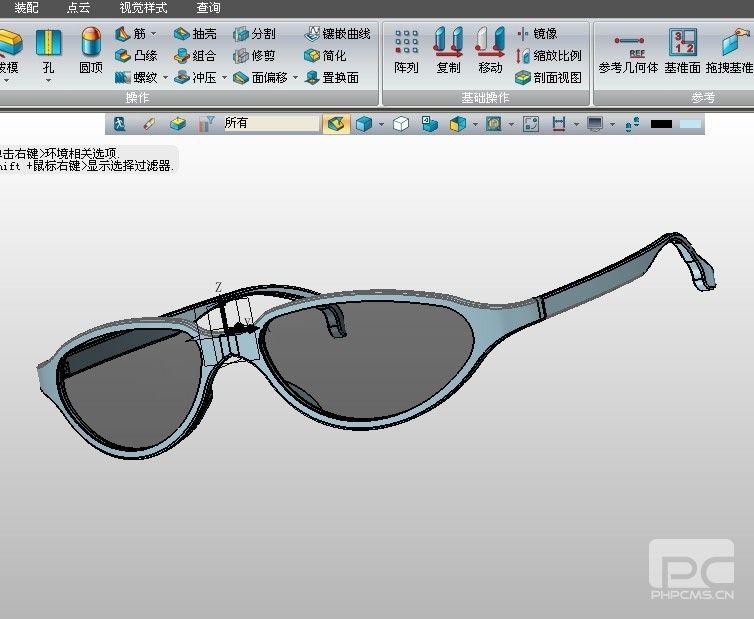

       將鏡框的邊緣做圓角處理，最后將繪制完成的部分以YZ面為對稱面鏡像。注意，有時可能鏡像時會提示錯誤，強制鏡像會造成模型的局部變形，這里我們可以迂回一下，先創建平行于YZ面的基準面并沿著X軸正方向偏移一定的距離，比如300，再以基準面為對稱面鏡像，再把鏡像后的部分沿著X軸負方向移動600，一個時尚的太陽眼鏡就誕生了了！

\
