最近抽空體驗了一下中望3D，作為一款國產三維CAD軟件，還是非常不錯的。其使用習慣和目前主流的三維CAD軟件非常接近，因此上手比較快。功能方面也相當不錯，今天就和大家分享一下，用中望3D這款三維CAD來進行曲面雕字。

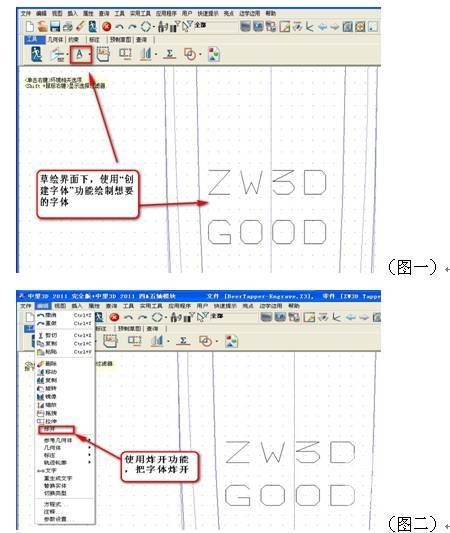

　　首先在草繪界面下繪制字體(圖一)。

　　繪制完之后，把字體炸開，便于后面的操作(圖二)。

實用CAD教程之中望3D曲面雕字

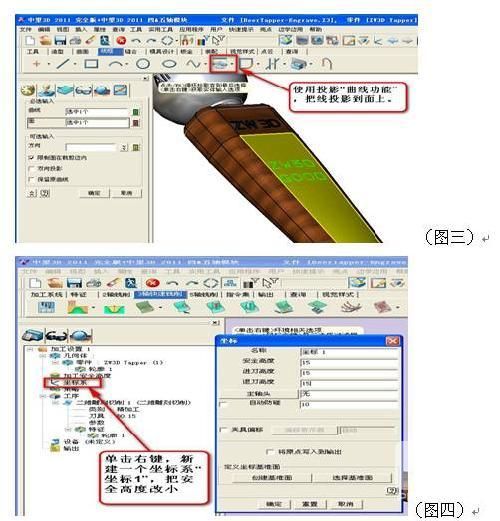

       使用投影功能把字體投影到曲面上(圖三)

　　進入到加工界面，因?yàn)榈褡痔短鄷?huì)非常浪費時間，所以可以新建一個安全高度較低的坐標(圖四)

實用CAD教程之中望3D曲面雕字

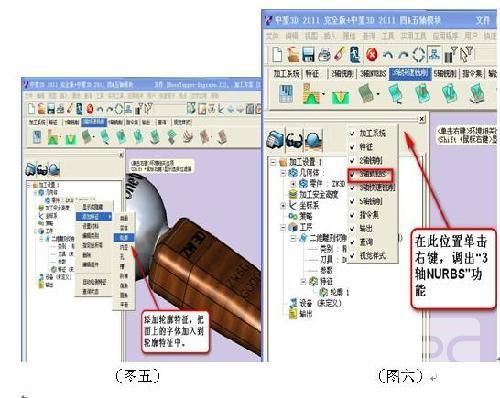

       首先要添加輪廓特征，把字體添加進特征里面(圖五)。

　　因?yàn)?ldquo;3軸NURBS”功能不在默認的顯示中，所以要先把此選項的功能調出來(圖六)。

實用CAD教程之中望3D曲面雕字

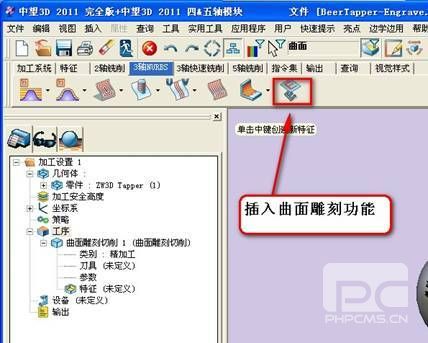

       使用“曲面雕刻功能”(圖七)

實用CAD教程之中望3D曲面雕字

(圖七)

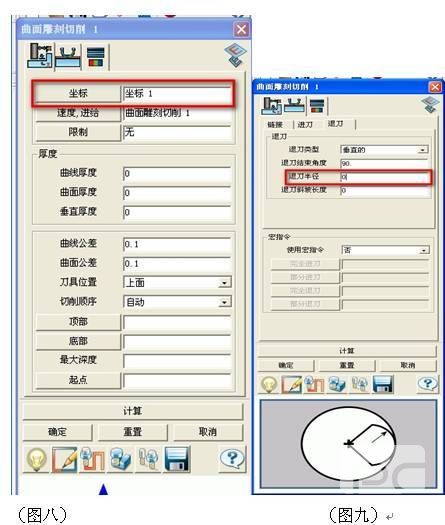

　　插入特征和刀具(使用較小的雕字刀)后，坐標使用之前新建的坐標(圖八)

　　并且為了減少雕字的進退刀的干涉，因?yàn)榈褡值倪M(jìn)給量是很少的，所以我們選擇我直接插削下去，把進退刀的半徑都改為0(圖九)

實用CAD教程之中望3D曲面雕字

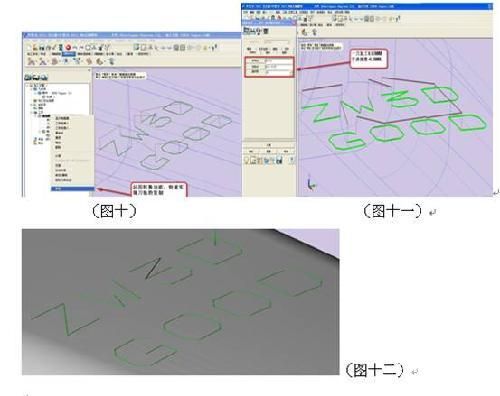

　　這樣的話刀路只是一層的刀路，在中望3D中有一個功能，可以很方便的復制刀路(圖十)

　　就可以完成雕字刀路的全部路徑(圖十一)。

　　實體模擬出來的雕字效果(圖十二)。
