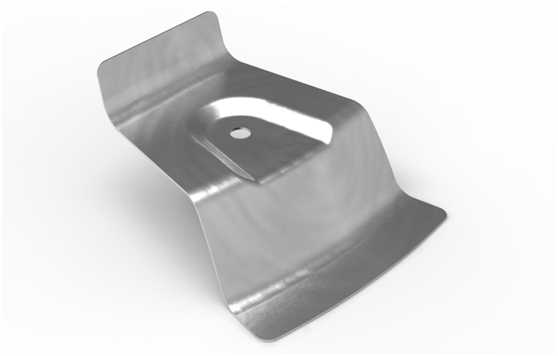

鈑金是制造型企業常用的零件之一，基于產品的造型和功能實現的需要，鈑金件往往呈現出各種各樣的形態，從簡單到復雜，種類繁多。如圖1所示，這是一款小貨車上的鈑金件，該零件包含了較為簡單的直線折彎和沖孔，也包含了曲面折彎工藝和拉伸工藝，看似簡單，但實際上在設計的操作上，卻也具有一定的難度，對設計師來說有一定挑戰性。


圖1 小貨車上的鈑金零件

在本次的實例教程中，我們將一起來學習如何使用中望3D完成這個鈑金件的設計。下面，我們一起來看看具體的操作步驟：

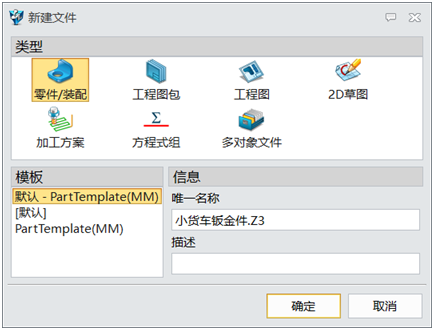

第一步：新建一個名稱為“小貨車鈑金件”的零件文件，如圖2所示。


圖2 新建零件文件

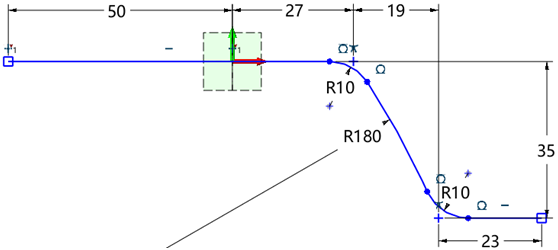

第二步：在XZ工作平面上依次繪制如圖3草圖，完成草圖繪制后退出草圖。


圖3 繪制草圖

第三步：草圖旋轉偏移處理。

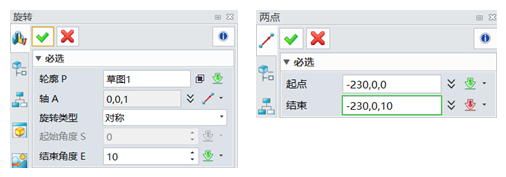

對上步草圖進行“旋轉”，旋轉類型為“對稱”，結算角度為10°，然后旋轉軸使用兩點來確認，坐標為“-230,0,0”和“-230,0,10”，這兩步操作的設置可參考圖4。


圖4 設置參考

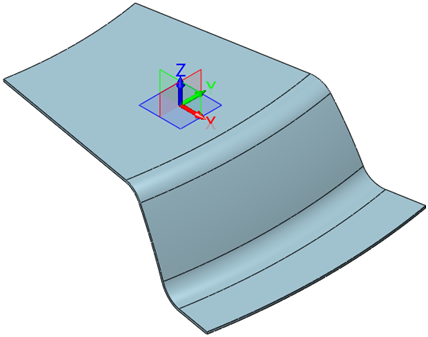

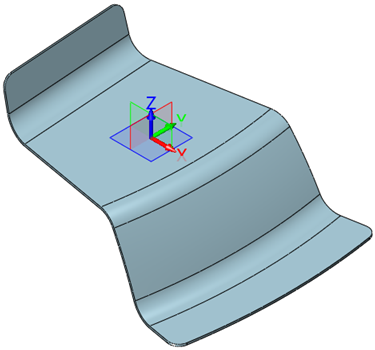

接著，內部偏移1mm，完成后如下圖5所示。


圖5 旋轉偏移后的效果

第四步：在XY工作平面上繪制如圖6所示草圖。


圖6 繪制草圖

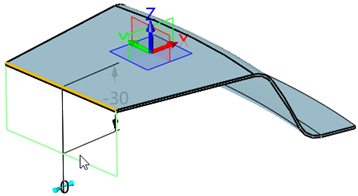

第五步：對圖6的草圖進行“拉伸切除”，效果如圖7所示。


圖7 拉伸切除效果

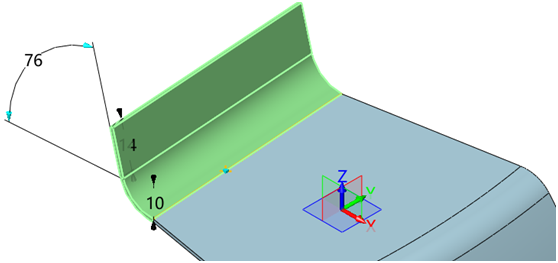

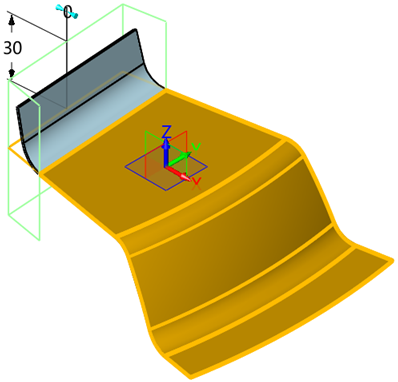

第六步：使用“全凸緣”，如圖8所示。


圖8 全凸緣操作效果

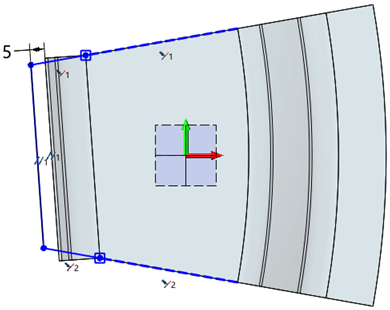

第七步：在XY工作平面上繪制如圖9的草圖。


圖9 繪制草圖

第八步：對圖9的草圖進行“拉伸切除”，效果如圖10所示。


圖10 拉伸切除效果

第九步：對4個角進行5mm的倒圓角，如圖11所示。


圖11 倒圓角

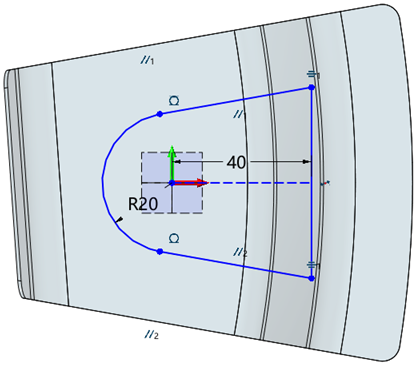

第十步：在XY工作平面上繪制如圖12所示的草圖。


圖12 繪制草圖

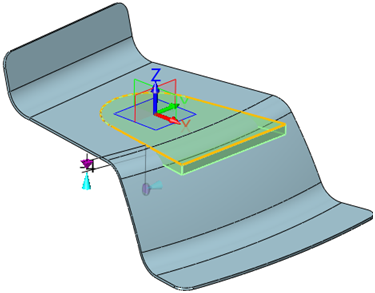

第十一步：對圖12的草圖進行“拉伸”成實體，厚度為向下4mm，如圖13所示。

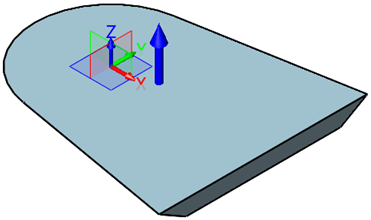

圖13 拉伸成實體

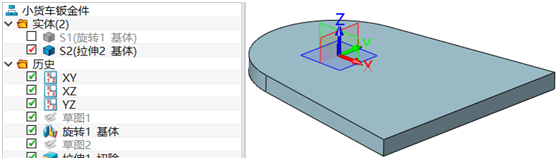

第十二步：隱藏實體1（圖14），然后對實體2進行60°的拔模，方向?yàn)閆軸，只有圓弧豎直面和它相鄰的豎直面進行拔模，如圖15所示。


圖14 隱藏實體1


圖15 拔模

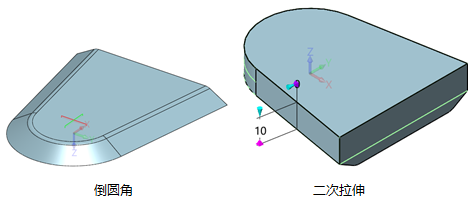

第十三步：對實體2底部進行3mm的倒圓角，對第十步中的草圖進行二次拉伸，如圖16所示。


圖16 倒圓角及拉伸

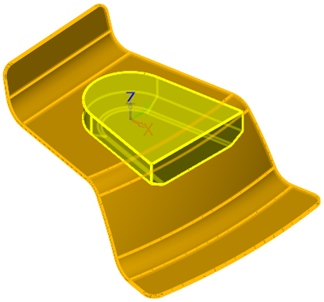

第十四步：使用“沖壓”功能，拾取下圖17的鈑金件為“基體”，第十三步中創建的造型為“沖壓體”。


圖17 鈑金基體

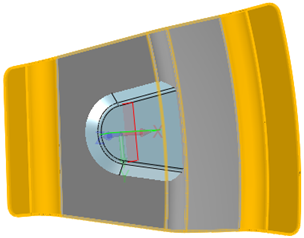

下圖18背后部位的三個面為“邊界”，應用操作后，創建出下圖19的成型特征。


圖18 背后部位


圖19 成型特征

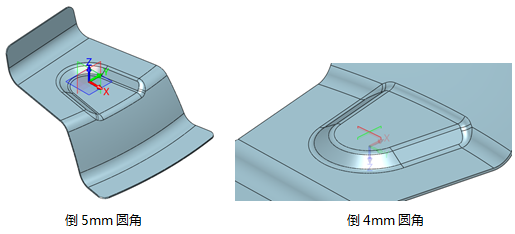

第十五步：倒圓角，如圖20所示。


圖20 倒圓角

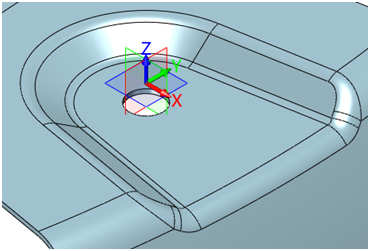

第十六步：在原點打8mm的通孔，如圖21所示，然后退出零件，這樣，這個小貨車鈑金件的設計就完成了。


圖21 打孔

經過上述的步驟，示例中的小貨車鈑金件就完成了。

中望3D 2017版的鈑金功能有全新的升級和改進，新版本的鈑金模塊，支持各種復雜鈑金件的快速高效設計，輕松實現彈性變形和塑性變形展示，為鈑金件的加工和模具設計節省時間和開發成本，你也快來體驗下吧！
