抽殼是三維CAD繪圖設計過程中比較常用的工具之一。然而，不少工程師在實際操作中經常會遇到抽殼失敗的情況，比如：在沒做圓角前，抽殼成功，倒完圓角后卻始終無法抽殼；或者說，多次抽殼失敗后，把壁厚改厚點，卻能成功，嚴重影響到設計效率。

那么，如何才能避免出現抽殼失敗的情況呢？我們知道，抽殼特征實際是一個面偏移的過程，而抽殼失敗，通常是由以下這幾個原因造成的：

第一，相鄰的兩個曲面偏移后無法延伸相交,此時會產生破面，無法實體化；

第二，不相鄰的兩個曲面偏移后形成相交，這個現象稱為自相交，自相交通常也會導致抽殼失敗；

第三，抽殼導致產生臨界狀態的幾何，比如細小邊、面等，這種現象往往和軟件的設置精度有關；

第四，曲面本身的最小半徑過小，例如有的曲面最小半徑是1.0，執行抽殼2.0的話就會失敗。這也是倒圓角設置不當會導致無法抽殼的根本原因。

下面，向大家介紹一下中望3D如何避免抽殼失敗的操作方法。

方法一：修復產品

通過修復模塊，能夠幫助設計工程師有效避免抽殼失敗的情況。

不過，有些三維CAD設計軟件的修復模塊，對工程師的要求非常高，需要工程師掌握專業的理論基礎和豐富的實操經驗，對于點線面的關系有充分的理解和把握，才能在進行修復操作時做到運用得當。這對于三維CAD設計軟件的初學者來說，門檻和難度過高，無法進行操作。

相反，中望3D的修復檢查功能簡單實用，且智能易上手，即使是剛?cè)腴T的設計人員也能夠輕松應用：在設計過程中可直接使用這一修復模塊，實現“排查設計缺限-快速定位問題-解決問題”全系列實時修復，便捷高效。

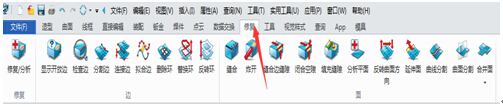

圖/中望3D修復模塊的各項操作功能鍵

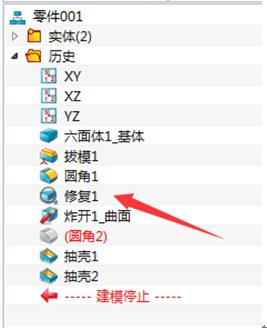

圖/中望3D可實現設計過程的實時修復

方法二：設置精度

零件的精度是一個與零件大小的相對值，有效值范圍為0.01到0.0001。需要注意，當提高零件精度（減少相對精度的數值）后，零件再生的時間也會加長。

工程師在中望3D中可按照以下步驟進行精度設置：

編輯——參數設置——輸入數值——確定

圖/中望3D的精度設置界面

部分初學者由于經驗不足，未能把握好設置的這個精度值，可能依然會出現抽殼失敗的情況，對此無需擔心，中望3D修復模塊可以很好地彌補初學者在這方面的短板：只需要在執行抽殼之前，使用中望3D的修復/分析模塊，去發現實體中臨界狀態的幾何，比如細小邊、面等，同時規避一些圓角參數不恰當導致曲面相交無法抽殼的情況，就能順利地完成抽殼了。

方法三：逐步排查，簡化倒角特征

逐步排查、簡化倒角特征在產品設計的實際過程中，對快速定位并排查問題起到很大的幫助。工程師可以將特征逐步隱含到抽殼失敗的上一步，調整倒角的參數來排查原因。因?yàn)閮?nèi)側的R角半徑，等于外側半徑減去薄厚，因此，一般情況下，如果倒角大于壁厚，那么出問題的幾率會比較大。所以，為了保險起見，一些無關緊要的倒角，可以安排到抽殼命令后再進行，但需要注意的是，抽殼后的倒角命令不是等壁厚的,對于即將凍結的圖檔，一定做好前期檢查。

無論你是初學者，還是經驗豐富的設計工程師，上述的三種方法都能幫你有效地規避抽殼失敗的情況，中望3D，更能幫你在設計操作過程中，輕松上手，提高效率。
