我們?cè)谑褂?a href="http://www.bohaity.com/" target="_blank">CAD軟件過程中，也許經常需要求解一些圖形的面積，如果圖形是不規則的那么求解的難度會上升，現在我們分享一下有關于求解不規則圖形面積的方法，大家一起學習一下吧，具體如下：

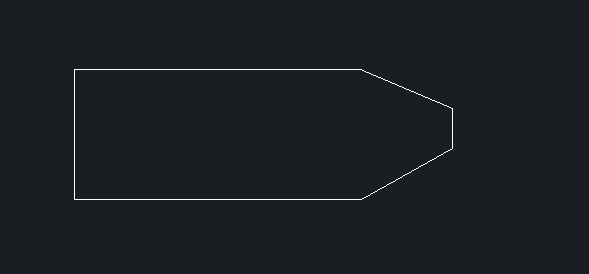

1.首先打開CAD軟件，打開需要求解面積的圖形，如圖所示，以下面圖形為例：

2.接著在下方命令行輸入快捷命令“bo”并回車。

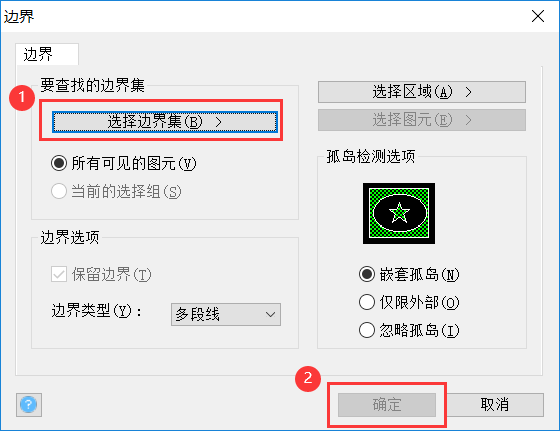

3.在彈出的【邊界】對話框中，根據提示完成相應選中圖形的操作，不規則圖形變成了一個封閉區域，選中封閉圖形接著點擊右下角確定，如下圖所示：

4.然后輸入快捷命令“l(fā)s”，回車。

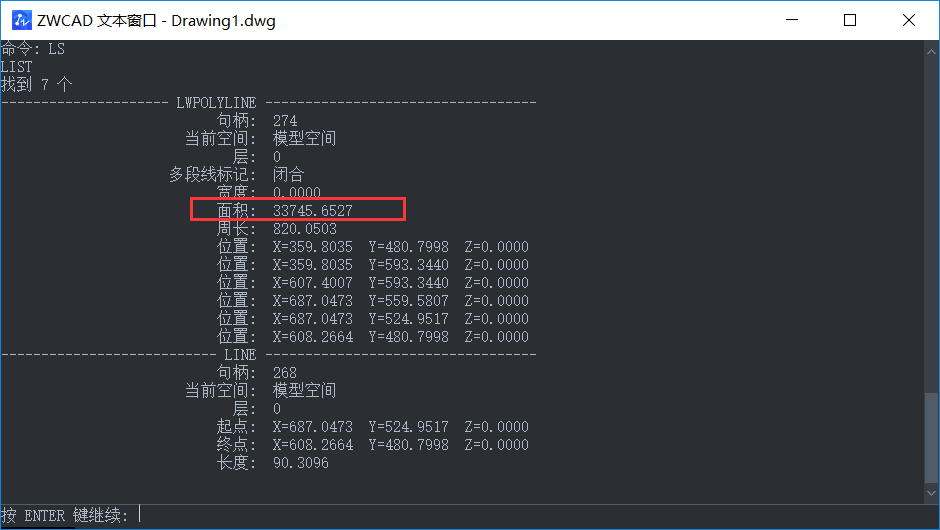

5.最后我們可以看到面積、周長、寬度等不規則圖形的信息，如圖所示：

關于在CAD中如何求不規則圖形面積的方法講解到這里，這個求解不規則圖形面積的方法同樣適用于包含弧線段等的不規則圖形中，大家可以參考這個方法實際操作一遍。
