最近很多新手小伙伴似乎逐漸進入了繪圖的狀態。
帶著各種日常練習的CAD圖紙前來詢問繪圖過程。
很多圖紙本身其實不算復雜，有時候小伙伴無從下手的原因往往糾結于繪圖順序的先后。
不知道大家有沒有玩過數獨，通常很多人都會利用條件約束，把最容易確定的數字先填好，再去逐步剖析其他（當然也有很多其他更好的方法，先別杠哈）。
CAD練習圖紙其實也可以這樣下手。

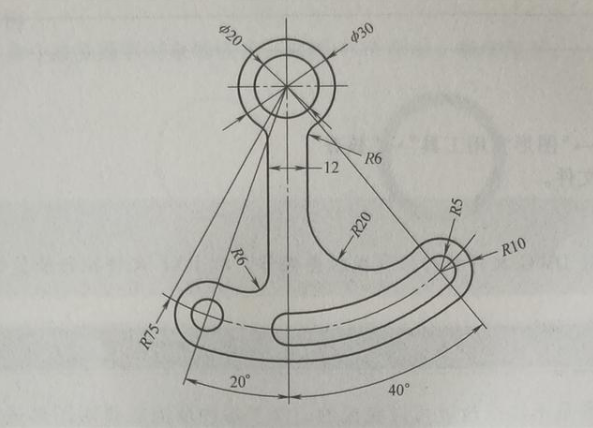

以下圖為例，做一個簡單的實例教程，大家看到圖后5秒，能想到如何繪制嗎？
CAD版本：中望CAD 2020專業版

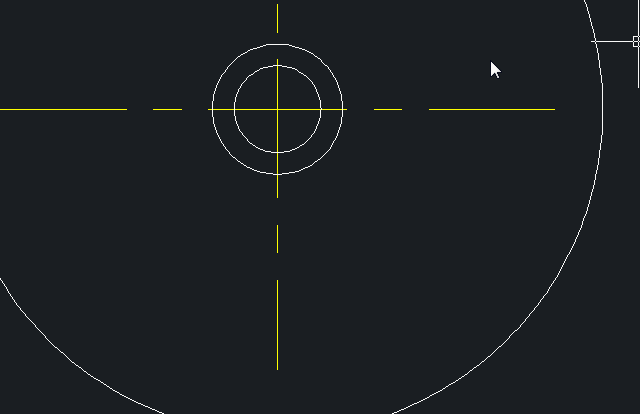

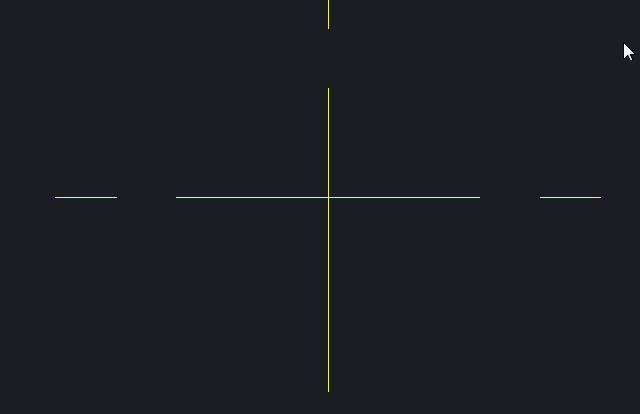

1、基本上一些相切位置不怎么可能先畫的，從上圖中我們能比較容易確定位置和尺寸大小的就是那幾個圓，φ20、φ30、和R75。
2、從圖中可以看到下方的圓需要兩條角度線和R75交點來確定，所以這一步先把20°和40°的線畫出來。（怎么畫？270+40=310，270-20=250，不知道大家有沒有看懂）

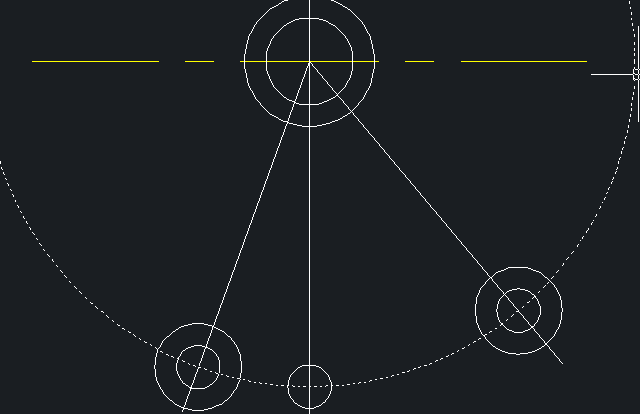

3、圓心確定了，就可以畫了?？梢钥吹竭@里有比較多的圓，當然，手動畫也可以，你要復制也可以，看習慣而已。

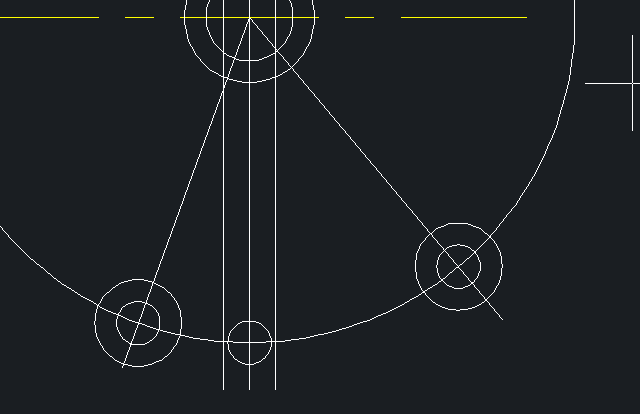

4、豎直中心線左右偏移6（你有更好的辦法也可以）
5、用相切、相切、半徑的方式作圓，畫R6和R20。（你有更好的方法也可以）
6、下面三段圓弧，起點、端點、半徑的方式畫，半徑分別為70、80和85。
7、之后需要考驗大家的修剪功夫了，只要對照原圖，修剪完畢之后，你就掌握TR修剪命令了。
8、發現了嗎？剪錯了圓弧，考考大家有幾種方法補全？

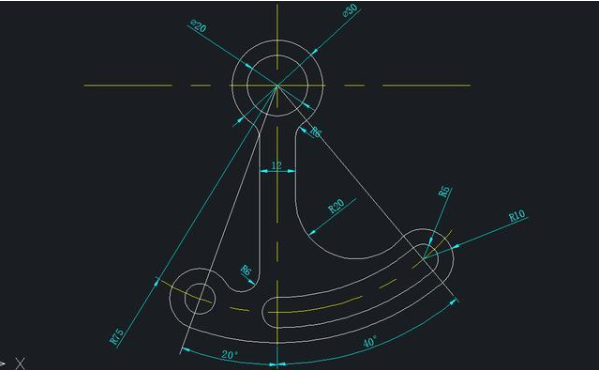

最后標注尺寸和作其他修改即可。
PS：左邊部分的R6看起來和原圖的不一樣，但是畫出來就是這樣，對比一下，大家認為是什么原因呢？
有沒有下一期練習題詳解就靠大家的點贊喜歡和收藏了。
