CAD怎樣將旋轉面域與三維結合設計圖形
旋轉命令是我們會比較經常用到的命令，對建立橫截面為圓形的實體，旋轉命令可以快速的利用將二維對象繞某一軸旋轉生成實體。用于旋轉的二維對象可以是封閉多段線、多邊形、圓、橢圓、封閉樣條曲線、圓 環及封閉區域。本文給大家介紹一些用法！
1. 首先，我們打開中望CAD軟件。
2. 我們繪制一個簡單地炮彈圖形，如下圖：
3. 我們在三維視圖，左視圖的視圖中，利用直線和弧線命令繪制類似線面的圖形；為了作圖方便，要在最下面的工具欄中打開對象捕捉和正交命令。
4. 然后，我們點擊工具欄“繪圖”再點擊”面域”，點擊各條線段，將圖形建立為面域。
5. 轉換到“東南等軸測”視圖，選擇“繪圖”點擊“實體”點擊“旋轉”命令。以所示直線為軸旋轉圖形。

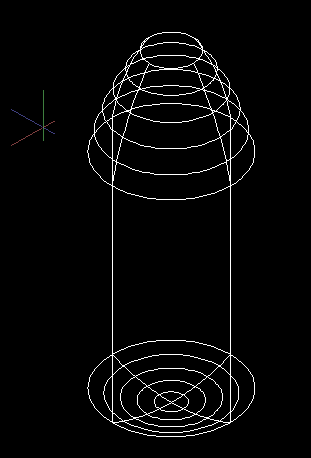

6. 炮彈三維圖形的基本輪廓就出來了。設置合適的渲染效果就可以展現出來。旋轉命令針對的是面，所以一定得是封閉的，在繪制圖形的過程中要注意線段之間的閉合。
