CAD如何把坐標調整精細
用CAD繪圖時，我們會有很多繪圖步驟，當我們需要圖形的角度標注精確，我們?cè)撛趺慈バ薷模?/p>
1.我們先打開CAD軟件。

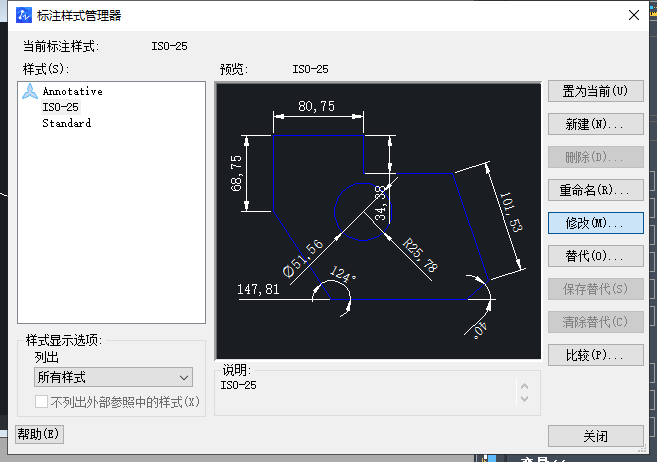

2.我們點擊“格式”再點擊“標注樣式”。
3.然后，會彈出一個“管理器”對話框，我們點擊修改。

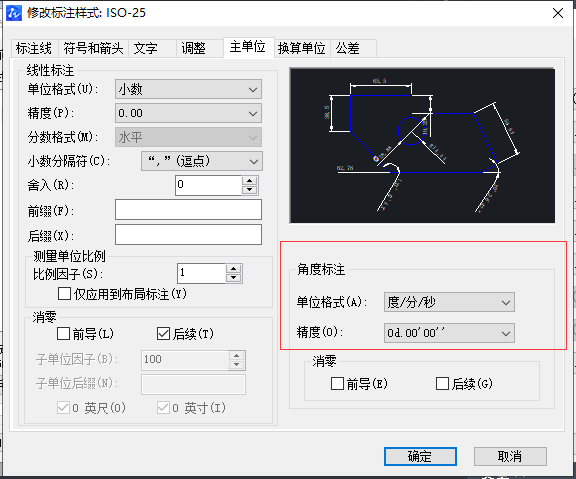

4.點擊主單位，對話框右下方就是“角度標注”的設置，這里我們單位格式選擇“度/分/秒”，精度選0d.00’00’。
5.然后，點擊“確定”，這樣就設置完成啦！
