CAD設計完圖形時怎樣刪除輔助線？

我們?cè)贑AD中繪制完設計圖時，發現存在多余的輔助線，我們?cè)撊绾慰焖俚膭h除呢？

1.首先，我們打開CAD軟件，插入圖紙，我們可以看到下圖的A、B線段，相交后有多出來的線段。

CAD設計完圖形時怎樣刪除輔助線？

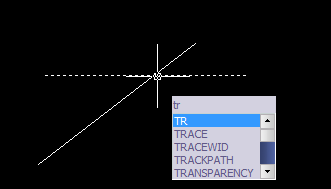

2.我們先輸入修剪命令符“TR”，然后選擇線段。

CAD設計完圖形時怎樣刪除輔助線？

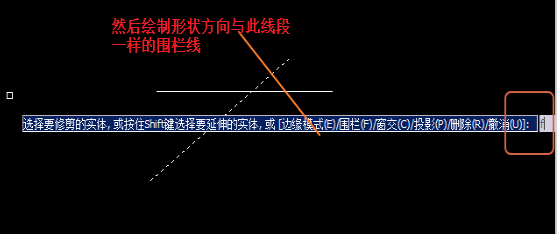

3.然后使用圍欄工具進行欄選，選擇兩條線的突出部分。

CAD設計完圖形時怎樣刪除輔助線？

4.點擊確定，這樣兩條線段相交后多余的線就被修剪掉了。

CAD設計完圖形時怎樣刪除輔助線？

PS：清除輔助線還可以用“窗交命令”，選擇和平常界面上的窗交是一樣的，右下角向左上角拉選，這樣也可以做到快速清除的效果。同時要注意的是，很多人剛開始修剪的時候發現只清除了線段的一條。這個是 為在清除選擇的時候沒有框選兩條直線，所以清除命令只針對了一條，清除后只清除了一條線段的突出部分。我們可以在清除前對兩條線段都進行選擇解決這個問題。
