CAD移動工具含義和用法

在CAD繪圖時，我們想要移動圖形，有啥方便的技巧呢？

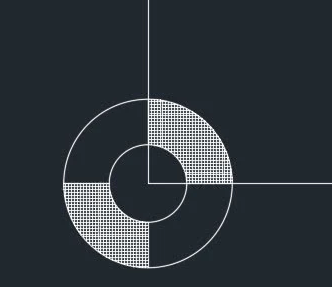

1.首先，打開中望CAD軟件，插入需要移動的圖形。

CAD移動工具含義和用法

一、對象捕捉法

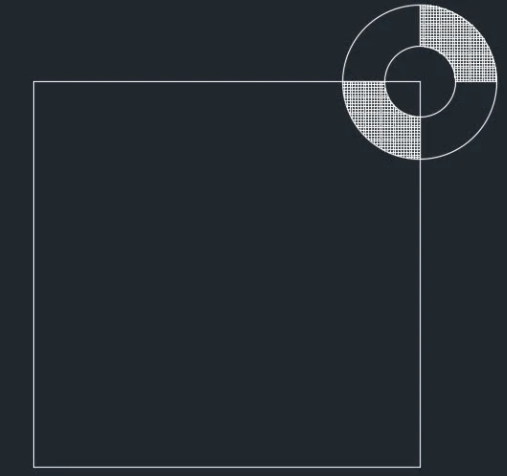

1.選中移動對象，在右側工具面板上選擇移動工具。

CAD移動工具含義和用法

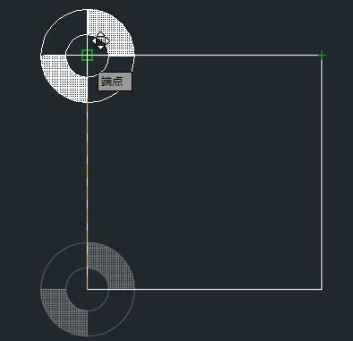

2.打開捕捉開關，鼠標單擊選中圖形基點，我們?cè)冱c(diǎn)擊目標基點，我們就完成圖形移動了。

CAD移動工具含義和用法

二、坐標相對距離移動法

1.選中移動對象，點擊“移動”工具。

2.在命令行輸入D，這里我們采用相對坐標方式進行移動，然后回車。

3.我們?cè)佥斎隭、Y方向上的相對位置數值（比如100、100，即表示X、Y方向上各移動100），回車，這樣就移動圖形啦！

CAD移動工具含義和用法

三、距離＋角度移動法

1.第一步還是選中移動對象，然后點擊移動工具。

2.選擇圖形上的3點作為基點，輸入“@距離，角度”。

（如“@100,45”即表示將圖形以基點45°方向上移動100），按下空格便可執行移動命令將圖形移動到指定的位置。

希望以上三種方法能幫助到大家！

推薦閱讀：機械制圖

推薦閱讀：機械設計
