CAD在圖紙?jiān)O(shè)計方便應用廣泛，沒想到也可以應用于家裝設計，今天我們就來學習下怎么用CAD繪制沙發的平面圖吧！
1.打開CAD制圖軟件，單擊選擇工具欄左側的矩形工具，繪制一個170*800且半徑為55的圓角矩形。

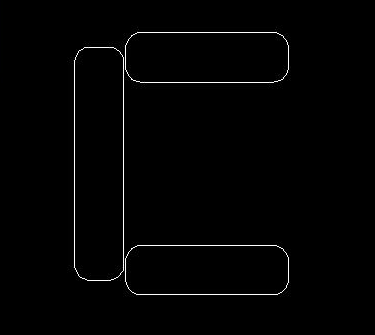

2.同上，畫出沙發兩邊的扶手部分，規格為560*170.

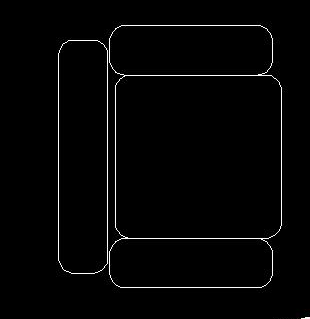

3.在繪制一個560*570的圓角矩形作為沙發墊。（注意在繪制時要留點縫隙，避免黏連）

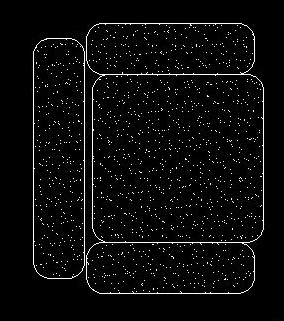

4.對上面的平面圖進行圖案填充，選擇喜歡的樣例，添加拾取點，得到效果如下。

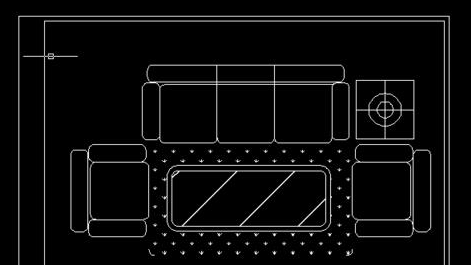

5.是不是很簡單呢？還可以按照同樣的步驟制作沙發套圖哦，動手試試吧！
