CAD如何使用陰影填充
在CAD的使用中，常常會用到陰影填充的功能。那究竟該怎么進行陰影的填充呢？
下面小編結合實例給大家簡單介紹一下方法

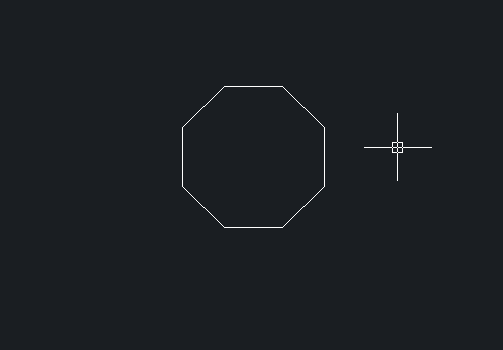

1、首先，大家打開中望CAD軟件。打開需要進行填充的圖紙。這里，小編以下圖的正多邊形作為例子

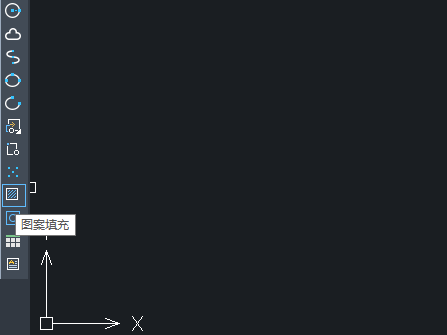

2、在命令行中輸入H或者單擊界面左側的圖案填充按鈕，打開“填充”的對話框

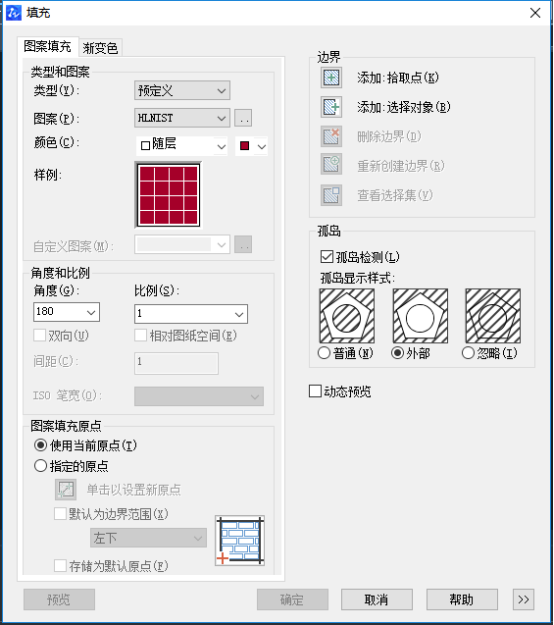

CAD的“填充”對話框如下圖所示

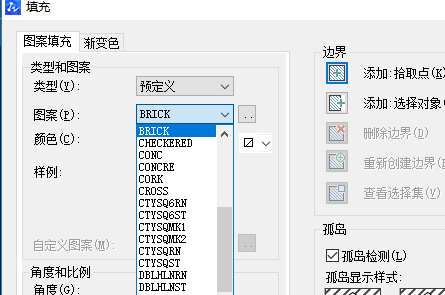

3、打開“圖案”列表，選擇自己所需要的圖案樣式

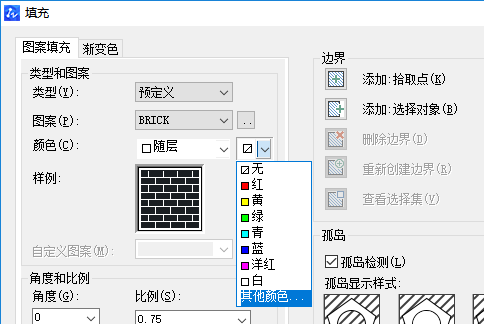

4、打開“顏色”列表，選擇自己所需要的填充顏色

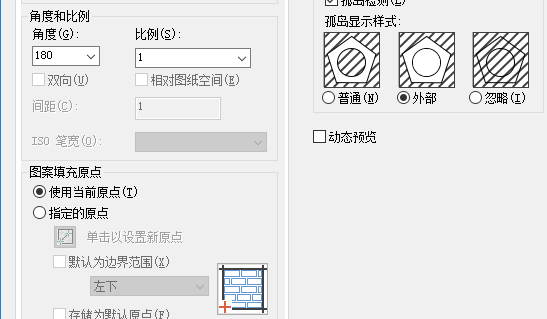

5、打開“角度”、“比例”列表，選擇自己所需要的圖案角度和比例

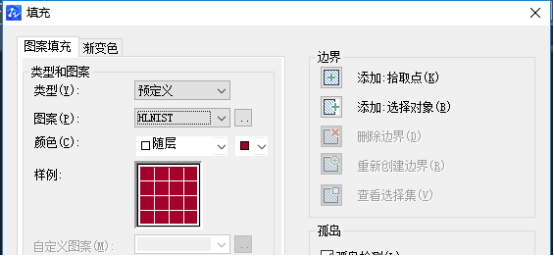

6、單擊對話框里右側的“添加：選擇點”按鈕

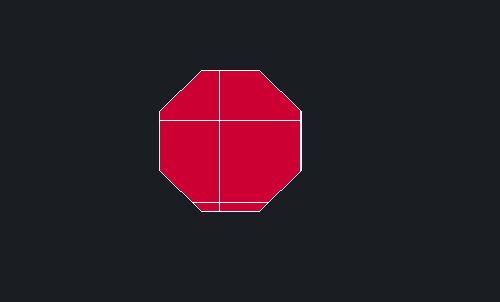

7、再選擇點擊正多邊形的內部的任意一點，再點擊鼠標的右鍵，點擊確定，再在“填充”對話框中點擊確定按鈕，即可以看到正多邊形已經被填充了陰影
以上就是本篇文章的全部內容了，大家學會了嗎，趕快下載中望CAD試試吧。
