CAD怎么連接兩條垂直不相交的線段？CAD圖紙中有兩條垂直不想交的線段，想要連接，該怎么操作呢？下面我們一起來看看CAD連接兩條垂直不相交的線段的教程，希望能幫助大家。

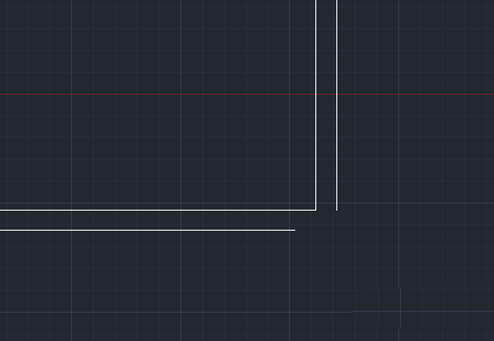

1、打開CAD軟件，打開圖紙，找到要連接的兩條線段。

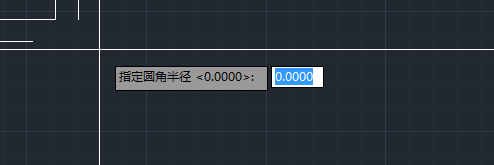

2、打開圓角工具或輸入快捷鍵f，根據提示，繼續輸入半徑指令R，在半徑處填“0”，因?yàn)檫@里只要連接功能。

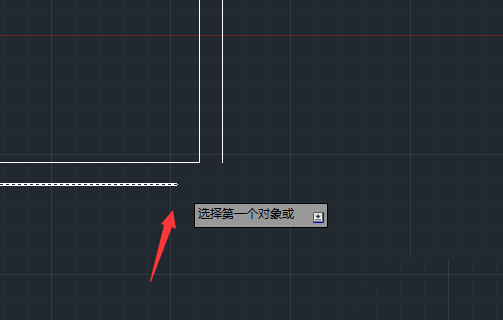

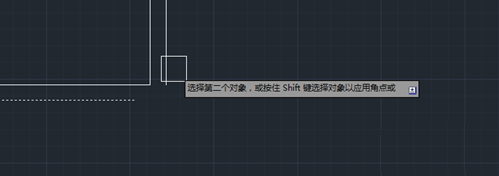

3、依次選擇好兩條直線

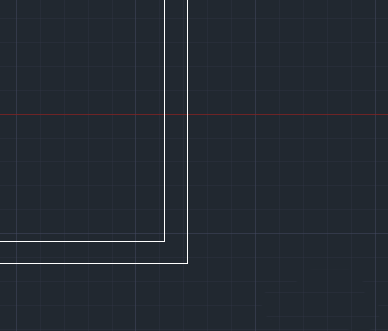

4、繪制完成，如下圖所示，線段已連接。
以上就是CAD不相交的兩條垂直線段連接起來的方法介紹，希望大家喜歡這篇教程。
