CAD標注怎么插入沉頭符號
CAD標注圖紙?jiān)趺床迦氤令^符號呢？CAD圖紙中需要添加標注，比如沉頭孔標注，該怎么添加呢？今天小編就為大家介紹CAD中添加沉頭符號的教程，很簡單，一起來看看。

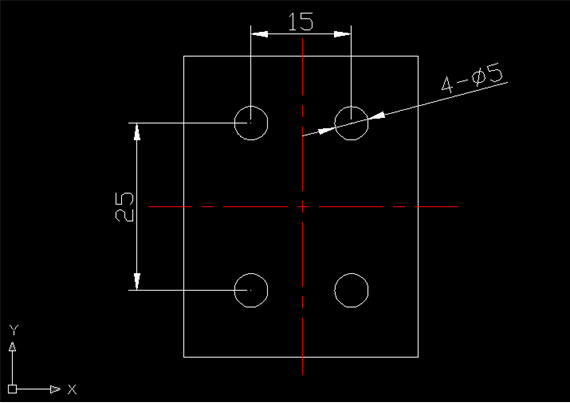

1、打開CAD軟件，并繪制如圖圖形。
2、對圖形進行簡單的尺寸標注。
3、點擊“編輯標注”，或者在命令行輸入命令dimedit，在“輸入編輯標注類型”中選擇“新建N”。
4、并在出現的對話框中輸入“v1.5",1.5表示沉頭的深度，用鼠標選擇”v1.5“，并將字體選擇為”GDT“。
5、選擇以后，再選擇需要編輯的尺寸標注，就會得到想要的效果。
以上就是CAD圖紙插入標注沉頭符號的教程，希望大家喜歡。
