CAD中MV命令調整圖紙比例的方法
CAD中怎么調整圖紙比例呢？CAD中的MV命令可以統一文字大小，設置圖紙比例，對管理圖紙很方便。今天小編給大家介紹MV命令調整圖紙比例的方法，下面是詳細的教程介紹。

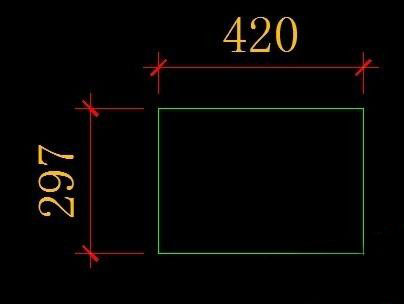

1、先打開CAD，到布局里用rec畫矩形命令畫一個420mm*297mm的矩形（A3的大小為420mm*297mm）

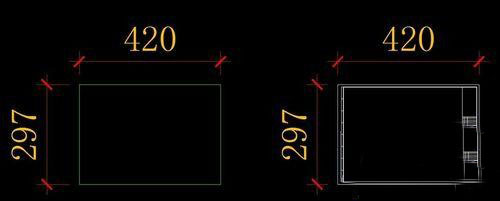

2、把圖框復制到布局來，把圖框大小變成A3的尺寸，具體操作為：量一下圖框的長度為x,選擇圖框，輸入sc(縮放命令)，選擇基點,比例因子輸入420/x。這樣圖框就變?yōu)锳3紙張的尺寸了

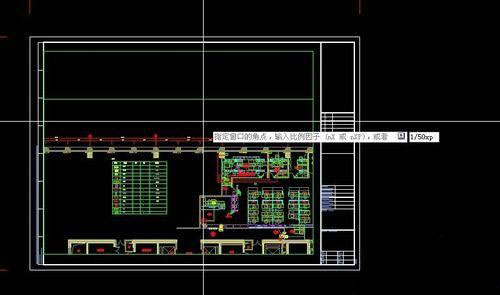

3、輸入MV命令，拉出一個窗口。這個窗口是可以點擊夾點改變大小的。選擇個合適大小放在圖框里。在窗口中雙擊進入里面，輸入Z,確定，輸入1/30xp，確定.這樣你的圖紙比例就變?yōu)?:30，如果想變成1:50，只需輸入Z，確定，輸入1/50xp，確定。圖紙比例的控制就是通過1/nXP的n這個值控制的。
4、確定圖紙比例后，雙擊外面或者輸入PS,回到布局空間。選擇剛剛MV開的窗口，按CTRL+1，將窗口鎖定
5、最好一步，將MV開的窗口的圖層放到DefPoints圖層，在打印之前要將DefPoints這個圖層隱藏掉
以上就是CAD調整圖紙比例的方法，希望大家喜歡！
