CAD怎么利用三維掃掠制作彈簧建模
1、打開CAD，先點俯視圖，再點西南等軸側。

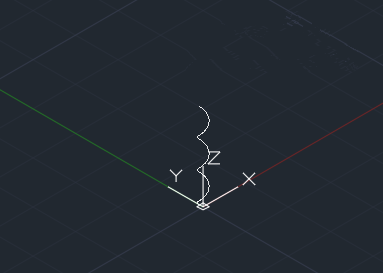

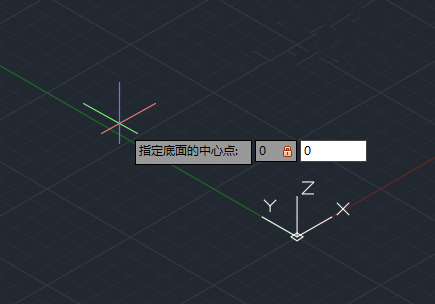

2、畫螺旋線：輸入Helix命令，回車，指定底面中心點(0,0)，回車。
3、指定底面半徑5，頂面半徑5，高100。

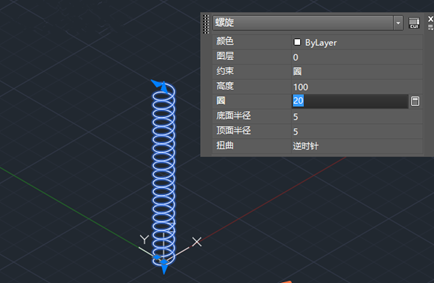

4、雙擊螺旋線，調出螺旋線特性選項板，將圈數改成20。
5、畫半徑為1的圓，如圖。
6、輸入sweep回車，指定掃略對象(圓)回車，掃略路徑(螺旋線)，再將視覺樣式改為真實即可。
以上就是CAD制作彈簧的教程，大家嘗試畫一下吧。
