CAD長方體標注頂面與底面尺寸的方法
CAD圖紙中的長方體想要標注尺寸，該怎么操作呢？長方體怎么標注頂面與底面尺寸？下面我們就來看看詳細的教程。

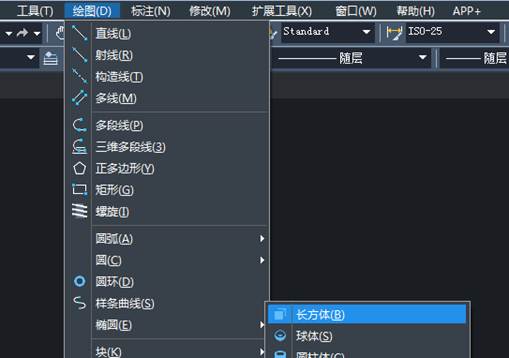

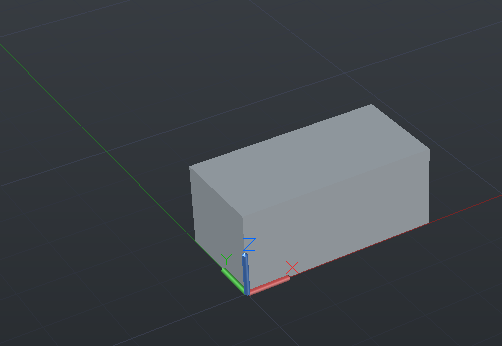

1、打開CAD，然后通過【繪圖】》【實體】》【長方體】選項，繪制一個長方體。

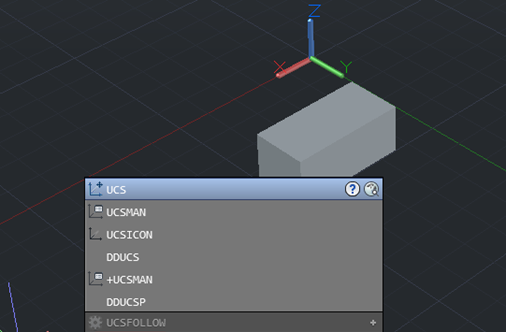

2、接著在命令行中輸入“UCS”后按回車鍵。
3、將光標移至模型頂面合適位置，并設置好X與Y軸的方向，如圖所示。

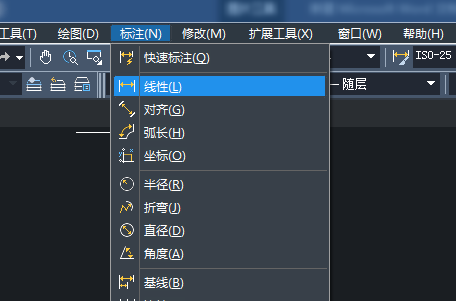

4、接著選擇【標注】選項，在標注列表中選擇【線性】選項。

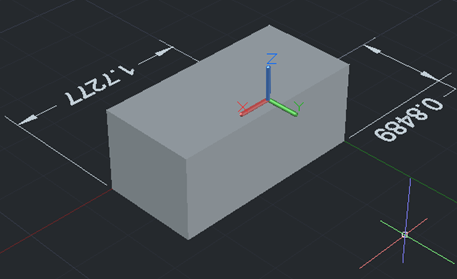

5、在繪圖區中，指定好模型的標注起點與端點，并指定好尺寸線位置即可完成標注操作。
以上就是cad長方體標注頂面和底面尺寸的方法，大家可以著手嘗試一下。
