用CAD區域覆蓋解決線條穿越尺寸數字的問題

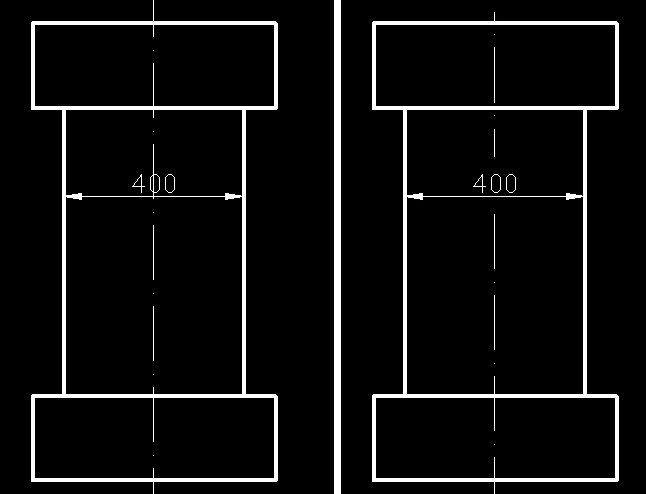

大家看一下下面兩幅圖的區別在哪？下圖左，點劃線穿越了尺寸數字400.根據機械制圖國家標準規定（GB/T17450-1998），這是不允許的。此時點劃線應該斷開，像下圖右那樣。



用CAD區域覆蓋解決線條穿越尺寸數字的問題

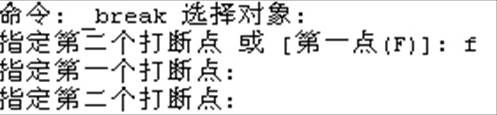

當然可以用“打斷”命令，打斷命令是BR，選定了對象（點劃線為對象）后，選F，即重新選擇第一打斷點，再指定第二打斷點，二個打斷點分別在400的上方和下方一點點。

用CAD區域覆蓋解決線條穿越尺寸數字的問題

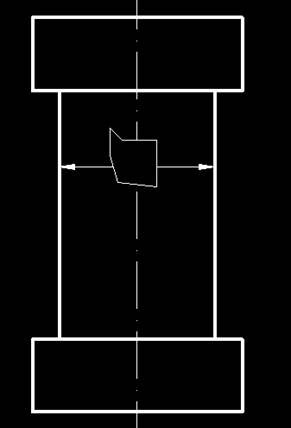

現在用區域覆蓋來解決這個問題。區域覆蓋的命令是Wipeout，或在“繪圖”菜單下找到，如果是CAD高版本，又記不住命令，就把高版本中的菜單打開，在“繪圖”菜單下找。畫出區域覆蓋的區域，是一個多邊形。畫好后，區域覆蓋是遮蓋了400尺寸的。

用CAD區域覆蓋解決線條穿越尺寸數字的問題

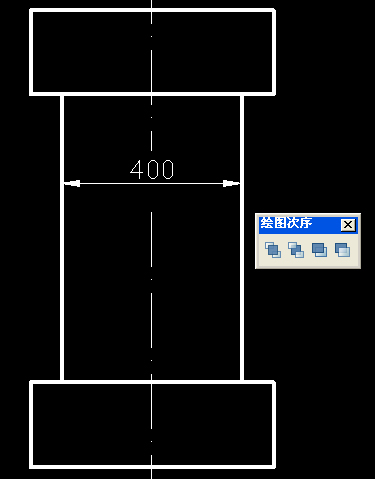

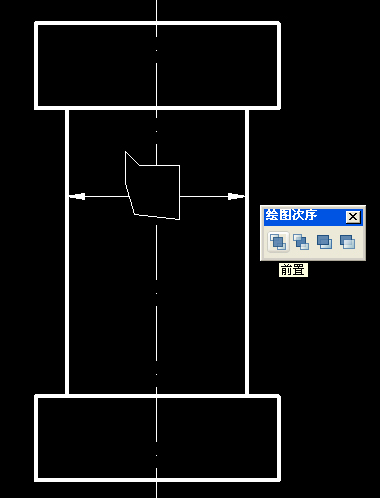

打開“繪圖次序”工具，低版CAD在右下角，高版CAD在繪圖面板，或者在“窗口”菜單中找到打開。點擊“前置”，選擇400尺寸，就是把400尺寸前置到覆蓋之上。

只要做到上面所說的就可以用CAD區域覆蓋解決線條穿越尺寸數字的問題啦！



用CAD區域覆蓋解決線條穿越尺寸數字的問題

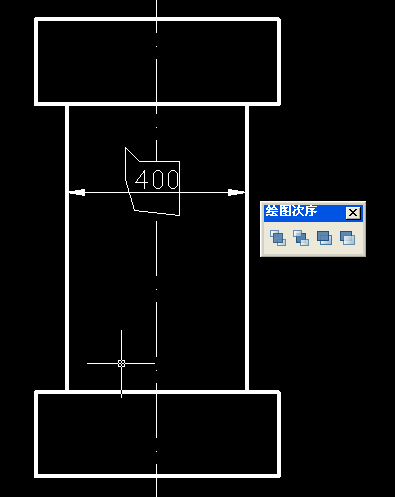

這樣做了以后，400就顯示在覆蓋之上了。



用CAD區域覆蓋解決線條穿越尺寸數字的問題



但是，覆蓋的邊框在那里，很擋事。再次使用區域覆蓋命令，選擇“邊框”在模式下選擇關閉邊框。

用CAD區域覆蓋解決線條穿越尺寸數字的問題


最后的結果是這樣的。很好。



用CAD區域覆蓋解決線條穿越尺寸數字的問題
