CAD客餐廳吊頂畫法
本教程是給大家介紹一下客餐廳吊頂?shù)漠嫹ǎ敿氄埧匆幌虏襟E。

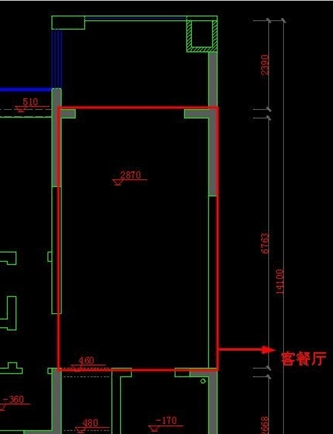

1.復制平面布局圖。
2.把平面里面家居等設備刪除掉。

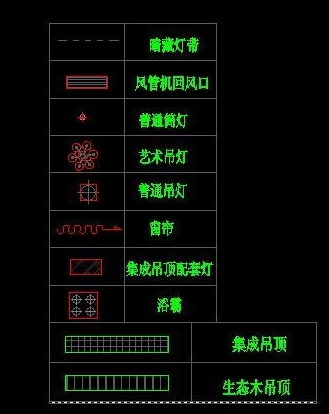

3.復制圖例到右下角位置。

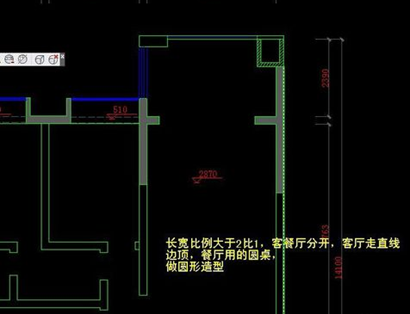

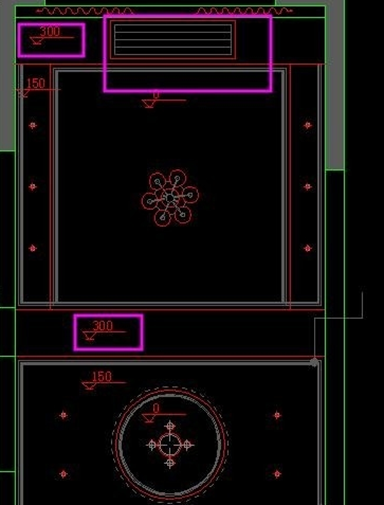

4.分析平面布置圖，得出吊頂?shù)臉邮?，長寬比例大于2比1，需要客餐廳分開，業主要排放圓桌，餐廳吊頂就吊圓形相呼應。
5.客廳畫直線邊頂，因為要安裝中央空調，所以放中央空調出風口的位置高300mm以上，寬600 mm以上。
6.預留好窗簾盒的位置。
7.確定中央空調出風口的位置。

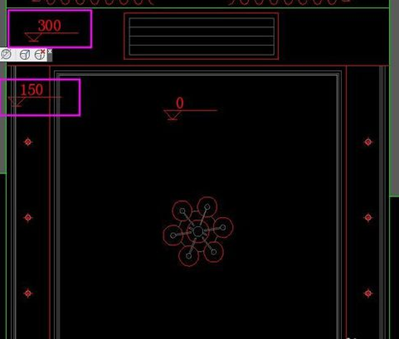

8.繪制陰角線。

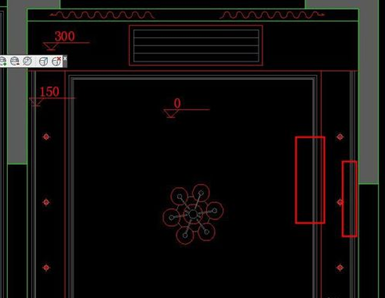

9.布置筒燈。

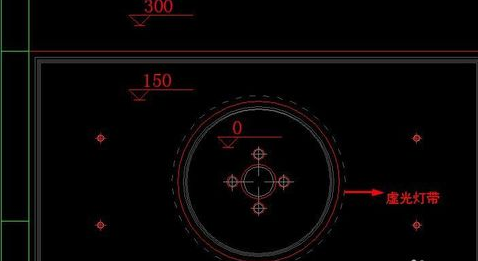

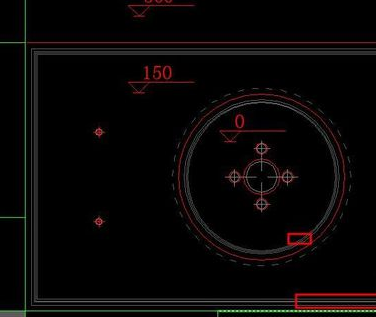

10.繪制餐廳虛光燈帶。

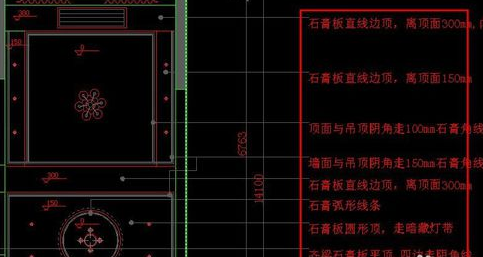

11.標注好文字說明。

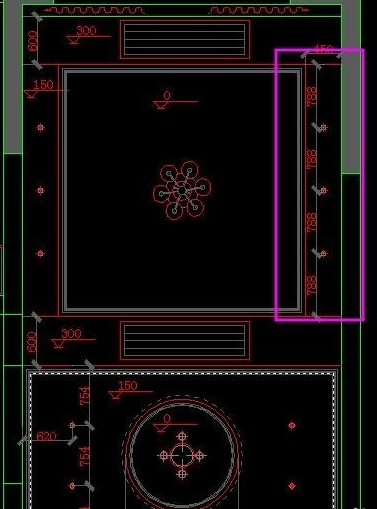

12.標注平面尺寸。
以上就是CAD客餐廳的吊頂畫法了，大家可以嘗試一下的。
