CAD中如何把一條直線從某點切斷
CAD中切斷命令很適合用于單獨的線條想要從中間去掉一段或者從中間某點處分成兩段時使用，快捷鍵為BR。
具體怎么用BR命令切斷于一個點或者截取掉一段線呢？方法如下：

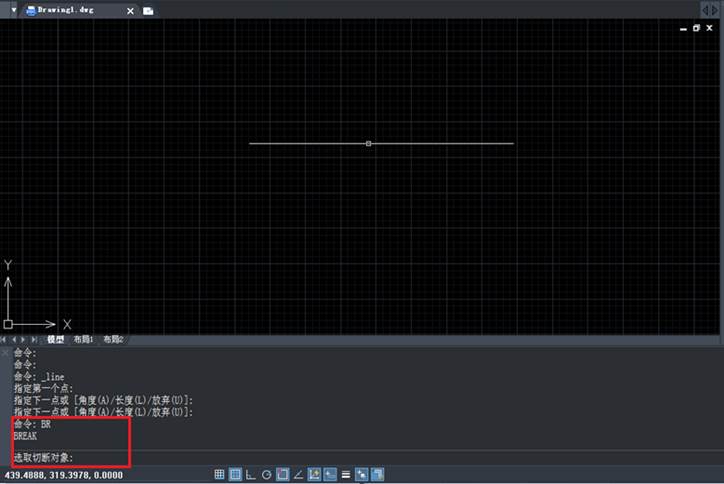

輸入BR然后回車，這時提示你選擇切斷的對象。

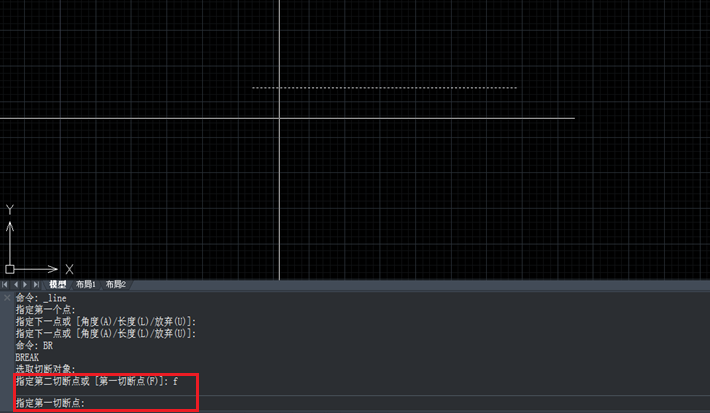

當你選擇一個對象以后，系統將會默認你選擇對象時點擊的位置就是第一個打斷點。這時你在對象上選另一個點的時候，對象上從第一個點到第二個點的部分將會被剪掉。由于第一個點只是選擇對象時點的，是沒有捕捉的，通常不是理想的點，這時就需要修改第一個打斷點，輸入f然后回車，系統會提示你選擇第一個打斷點。

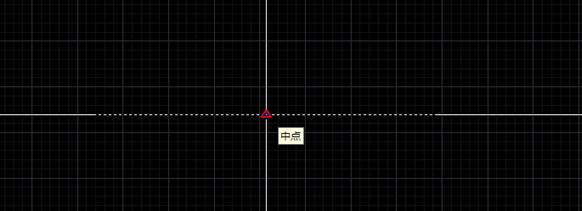

這時你就可以根據你的需要捕捉到第一個打斷點了，然后輸入第二個打斷點完成打斷。

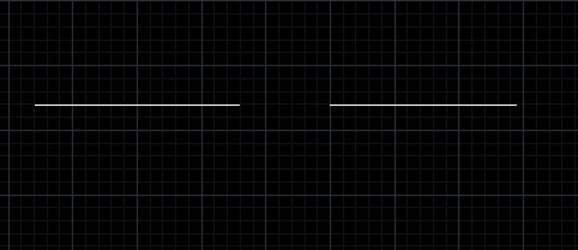

如果點在不同的兩點上，就是打斷，這時一條線段會分成兩條分開的線段。比如捕捉中點和線上中點右邊一點后打斷的結果如下。
如果用了BR后在同一點上點兩下，就是打斷于點，這時一條線段會變成兩條線段，但端點重合，如下圖兩點均捕捉中點處。

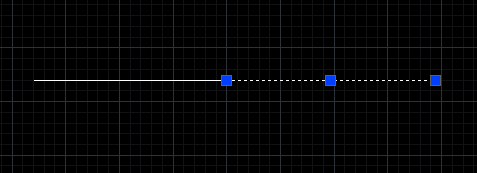

最后結果如下，從中點處將直線一分為二。
