CAD內部塊和外部塊的區別及用法
內部塊與外部塊的區別：
1、外部塊：W（wblock）可將對象以文件的格式保存，并定義成塊。 外部塊可在當前窗口或其他窗口調用，也可在下次打開CAD時調用。
2、內部塊：B（block）可在當前的DWG圖形中復制粘貼使用。 內部塊只能在當前窗口調用。
內部塊與外部塊的用法：

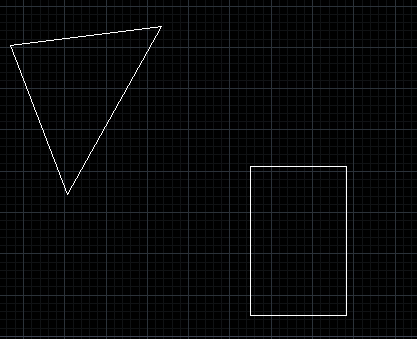

1、 打開CAD創建兩個塊圖形，三角形定義為內部塊，矩形定義為外部塊；

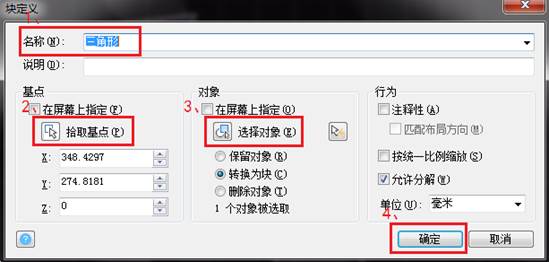

2、 定義內部塊：（1）定義內部塊名稱；（2）拾取基點；（3）選擇對象；（4）確定。

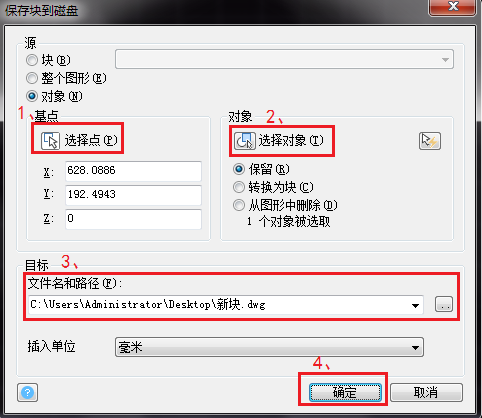

3、定義外部塊：（1）拾取外部塊基點；（2）選擇對象；（3）選擇外部塊保存位置；（4）確定。
