什么是CAD中的UCS(用戶坐標系)
CAD軟件提供了一個虛擬的二維和三維空間，這個空間需要一個基準，這個基準就是世界坐標系（WCS）。但在有些特殊情況下，在世界坐標系下繪圖并不是很方便，因此用戶會根據自己的需要設置一個新的參考坐標系，這個坐標系就叫用戶坐標系（User Coordinate System），簡稱為UCS。在CAD中輸入UCS命令，就可以根據不同的條件設置用戶坐標系，通常有下面幾種方式：設置新的坐標原點，旋轉某個軸向，以某個對象為基準設置坐標系，以三維模型的某個面來定義UCS方便后續建模。下面給大家介紹幾種UCS坐標系的應用。
一、調整坐標原點，方便進行坐標標注

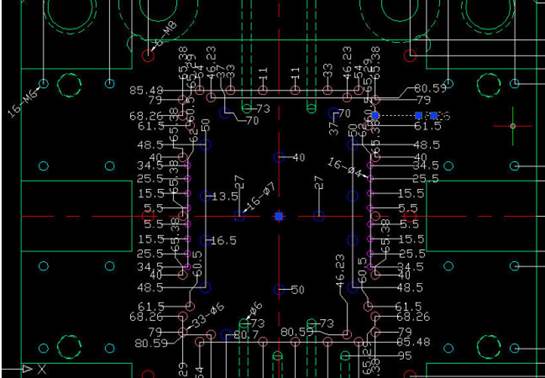

在一些機械零件圖紙中會有大量的孔或其他圖形特征，設計人員通常的做法是在圖形中確定一個基點，將UCS原點調整到基點處，然后利用坐標標注來進行尺寸標注。如果結合連續標注，標注會非?？?，而且圖面也很整齊，如下圖所示。
在上圖中可以看到UCS坐標原點被定為到中心線的交點處，當然也可以將圖形整體移動，讓中心線的交點正好位于世界坐標系的原點，但如果一張圖紙中有多個零件圖形就只能用UCS了。
二、調整坐標方向，方便繪制傾斜圖紙

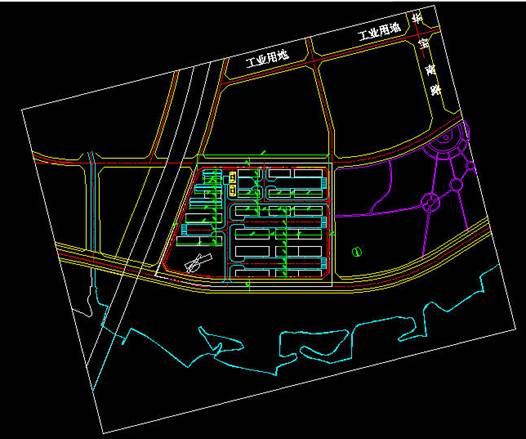

一些小區和市政規劃圖是傾斜的，如下圖所示。
在圖紙傾斜狀態下進行繪圖或出圖都很不方便，因此通常會將坐標系進行旋轉，將圖形轉成正向?；静僮鞣椒ㄈ缦拢?/p>
1、輸入UCS命令，回車。
2、輸入Z選項，輸入需要旋轉的角度，將UCS沿Z周旋轉一定角度。

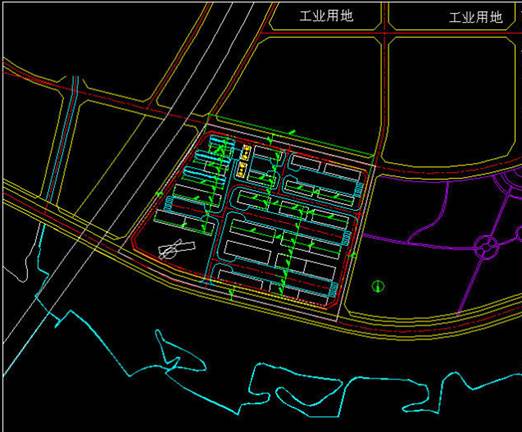

3、輸入PLAN命令，回車，將視圖切換為UCS的平面視圖，如下圖所示。
