CAD畫不同類型的矩形
矩形是大家都不陌生的一個形狀，官方定義是由3條直線元素組合而成的閉合對象，中望CAD將其看成是一條閉合的多段線。按照CAD的“理解方式”，大家應該可以猜出繪制矩形的一個方法：使用多段線。但是這個方法會比較麻煩，因為涉及到平行、垂直，大家徒手畫很難畫得精確。
下面我們來看繪制矩形的一般方法：

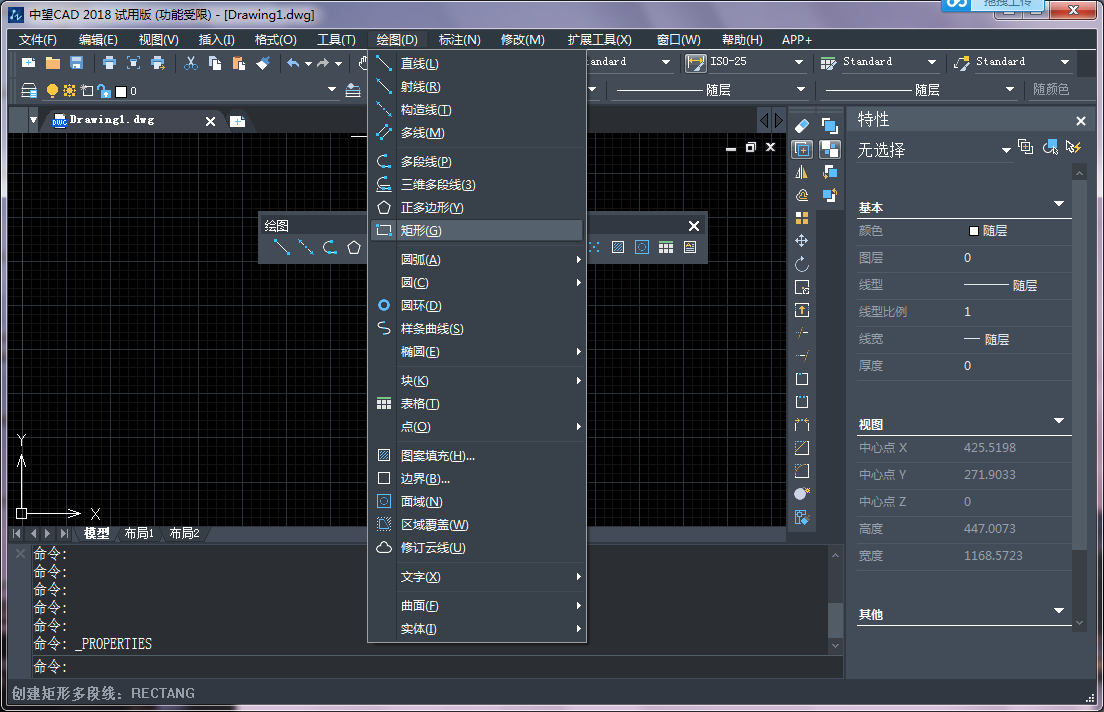

執行【繪圖】——【矩形】命令；
單擊繪圖區的矩形按鈕。
在命令行輸入rec或者rectangle。
默認設置下，繪制矩形將采用“對角點”方式。由于矩形被看做是一條多段線，當用戶編輯某一條邊后，需要事先使用【分解】命令將其分解。
繪制倒角矩形：使用矩形命令中的倒角選項，可以繪制具有一定倒角特征的矩形。
繪制圓角矩形：使用矩形命令中的圓角選項，可以繪制具有一定圓角特征的矩形。
注意：【標高】選項用于設置矩形在三維空間內的基面高度，也就是距離當前坐標系的xoy坐標平面的高度；【厚度】和【寬度】選項分別用于設置矩形各邊的厚度和寬度，以繪制具有一定厚度和寬度的矩形。
