楔體可以看作是以矩形為底面，其一邊沿法線方向拉伸所形成的具有楔狀特征的實體，形狀類似于三棱柱。該實體通常用于填充物體的間隙，比如安裝設備時用于調整設備高度及水平度的楔體和楔木。長方體具有長、寬、高這三個尺寸參數，可以創建各種方形基體，比如創建零件的底座、支撐板、建筑墻體及家具等。下面，我們來看看如何在CAD中繪制出楔體和長方體。
【楔體的繪制】

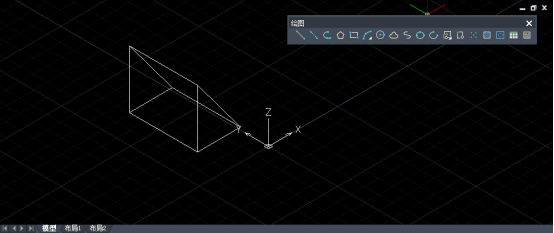

調用楔體命令時WE/WEDGE。執行該命令，就可創建一個楔體，創建楔體的方法和下面即將介紹的創建長方體的方法是類似的。
如果創建了幾個楔體，可以用align命令將這些楔體移動到合適位置。
【長方體的繪制】

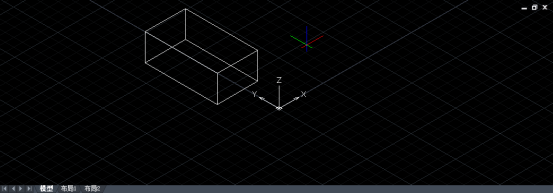

在命令行輸入box即可調出長方體命令，然后根據提示繪制出一個長方體，如下圖所示。也可以直接在實體面板中選擇長方體按鈕，然后在圖中繼續繪制。
指定角點：該方法是創建長方體的默認方法，也就是通過以此制定長方體底面的對角點或者指定一角點和長、寬、高的方式進行長方體的創建。
指定中心：利用該方法可以先指定長方體的中心，再指定長方體截面的一個角點或者長度等參數，最后指定一個高度來繪制長方體。
如果想要創建一個長方體箱體，也就是要刪除頂面，那么久單擊實體面板中的抽殼按鈕，選擇頂面為刪除的面，抽殼距離為2.
