CAD中定義和管理用戶坐標系的常用方法



UCS用戶坐標系表示了當前坐標系的坐標軸方向和坐標原點位置，也表示了相對當前UCS的XY平面的視圖方向，尤其是在三維建模環境中，它可以根據不同的指定方位來創建模型特征。大家知道在CAD中如何去管理用戶坐標系嗎？下面，小編總結了管理UCS坐標系的幾種常用方法供大家參考。



第一種方法：在命令行中輸入U(xiǎn)CS。



CAD中定義和管理用戶坐標系的常用方法

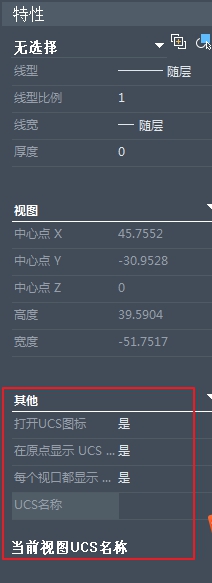

第二種方法：在特性管理器中選擇UCS相關選項。



CAD中定義和管理用戶坐標系的常用方法





下面，我們以在命令行輸入U(xiǎn)CS為例，介紹幾種常用的UCS坐標的調整方法。

1. UCS。 該命令中的各選項與工具欄中的按鈕相對應。

2. 世界。該工具用來切換回模型或視圖的世界坐標系，也就是WCS坐標系。世界坐標系也叫作通用坐標系或絕對坐標系，它的原點位置和方向始終是保持不變的。

3. 上一個。 上一個(UCS)是通過使用上一個UCS確定坐標系，相當于繪圖中的撤銷操作，可以返回上一個繪圖狀態。區別在于該操作僅返回上一個UCS狀態，模型的操作不會撤銷。

4. 面。主要用于將新用戶坐標系的XY平面與所選實體的一個面重合。

5. 對象。通過選擇一個對象，定義一個新的坐標系，坐標軸的方向取決于所選對象的類型。如果選擇不同類型的對象，坐標系的原點位置和X軸的方向會有所不同。

6. 視圖。可以讓新坐標系的XY平面與當前視圖方向垂直，而原點保持不變。

7. 原點。用于修改當前用戶坐標系的原點位置，坐標軸方向與上一個坐標系相同。

8. 3點。選取3個點確定新坐標系的原點、X軸與Y軸的正向，

9. X/Y/Z軸。用于將當前坐標繞某個軸進行一定角度的旋轉，以形成新的坐標系。
