CAD繪圖的80個實用制圖技巧（五）

我們繼續介紹CAD繪圖技巧。這篇文章我們來介紹下面幾個問題：輸入的漢字無法顯示的原因、無法改變文字高度的原因、能顯示的圖形無法打印的原因、dwg文件被破壞的處理方法。



【輸入的漢字變成問號或者不能顯示文字的原因】



可能有以下幾種原因：一是在對應的字型上沒有使用漢字的字體，比如SHX。二是目前系統中不存在漢字字體文件，針對這一點，可以將要用到的字形文件復制到中望CAD的字體目錄里。第三種原因在于，某些符號，比如希臘字母，一樣地，也必須用到對應的字體文件，不然的話就會顯示成問號。



【文字高度無法更改的原因】



當我們用到的字型的高度不等于0時，調出DTEXT命令書寫文本時都不會提示我們輸入高度值，這樣的話，我們寫的文本的高度是沒有變的，包括運用這一字型所做的尺寸標注。



【圖形能顯示卻不能打印出來的原因】



一般來說，你的圖形是繪制在中望CAD自己產生的圖層(比如DEFPOINTS、ASHADE等)上的話，這種能顯示不能打印的問題就會出現。所以說應該避免將圖形繪制在這些圖層之上。



【DWG文件被破壞的處理】

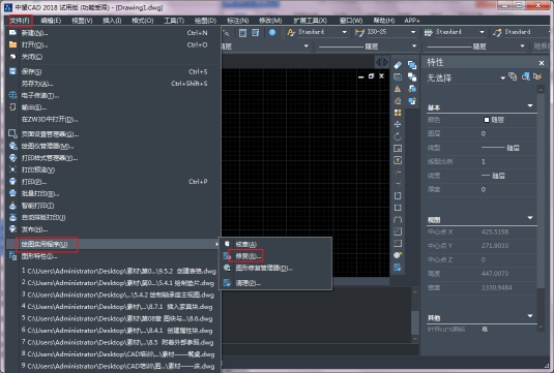

這里有一個成功率為50%的方法。在頂部菜單中選擇【文件】——【繪圖實用程序】——【修復】，點擊后選擇要修復的文件即可。



CAD繪圖的80個實用制圖技巧（五）





有的時候也可以調用recover命令，但這只在你設置自動保存的情況下才有效。舉個例子，停電后在電腦有UPS的情況下，如果還有工作要做，建議先備份后工作。如果設置了自動保存，在這種情況下也是很危險的，因為會導致文件保存到一半，還沒保存完就斷電了，這就難以修復了。
