做室內設計或機械設計的朋友應該會經常需要繪制一些相關物件，比如家具、電器、門窗之類的物件。這些物件都是可以通過中望CAD繪制出來的。這篇文章會給大家介紹空調的繪制。那大家看到空調二字，再想到CAD繪圖，會不會覺得難度有點大呢？其實，現實生活中復雜的結構可以在CAD中進行簡化，所以我們也可以用一種簡潔又快捷的方法在CAD中畫出空調圖形。說了這么多，就讓我們一起看看步驟吧，大家可以一邊看步驟一邊動手畫著試試。

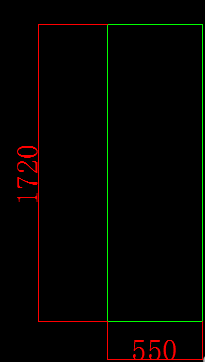

1.首先選擇繪圖選項中的矩形，或者調用rec命令，畫出尺寸是550*1720的一個矩形（可以根據個人實際情況決定矩形大?。?。下圖中，綠色的是矩形的邊線，紅色是長度標注。

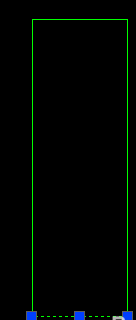

2.調用X鍵命令，用以將矩形分解。

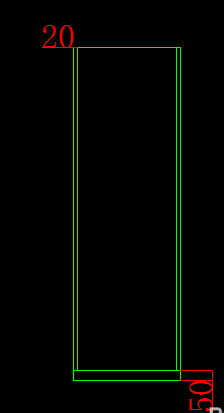

3.在矩形的左右兩邊各向中間偏移20， 下側的邊往上偏移50。

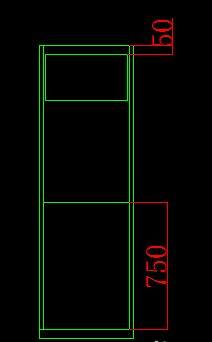

4. 在命令行中輸入rec，即畫矩形的命令。再畫一個480*270的矩形，畫好后移動到相應的位置。然后畫條直線在地面800處。

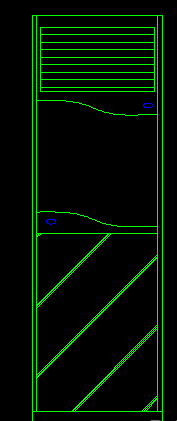

5.用橢圓和曲線畫出其他圖案，并在矩形里面填充下來。
至此，一個空調的明面圖就繪制出來了，大家看看是不是日常生活中所熟悉的空調圖形呢？當然，大家還可以根據需要在圖中添加圖案，也可以自己設計樣式。
