我們在CAD繪制的時候，在已經繪制好我們某些內容之后，想要自己定義坐標系的話，我們該如何操作？
我們就來看看下面的步驟
1.首先，我們CAD默認的坐標系是在我們繪制界面的左下角，現在我們想要自定義這個坐標系，我們就以圖中的十字架交點作為原點建立坐標系， 我們來看看下圖。
2.然后我們在命令行中輸入【ucs】即為用戶坐標系，

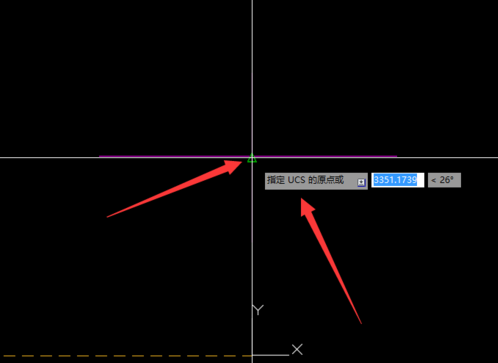

3.然后我們就指定我們的坐標原點，開啟捕捉，指定十字架的交點為我們的原點。

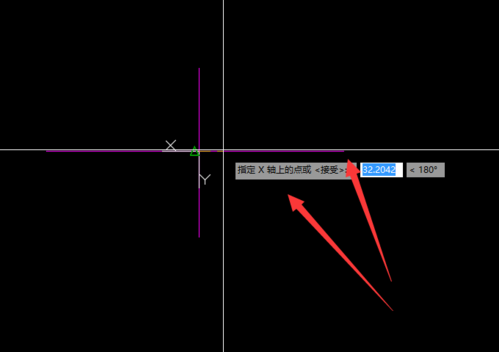

4.我們指定X軸，自定義是自家的一條邊，

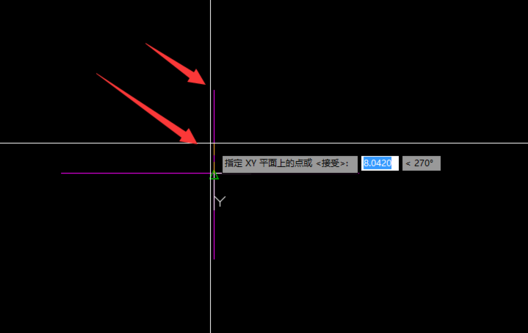

5.接下來指定Y軸，指定十字架的另一條垂直的邊。

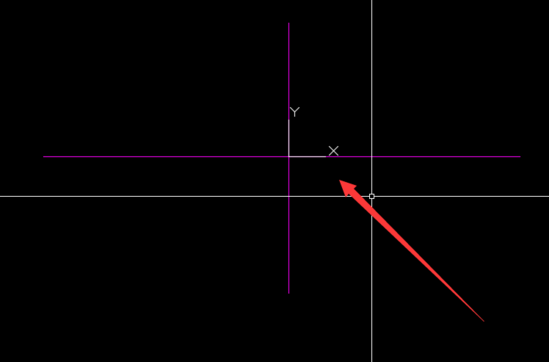

6.回車，我們的XY坐標軸就被我們重新定義了。
以上。
