CAD捕捉自FROM命令怎么用

　為了方便精確定位，CAD提供的多種捕捉方式，打開草圖設置對話框，再打開捕捉工具欄或按SHIFT+鼠標右鍵打開捕捉的快捷菜單時，會發現一個捕捉選項叫捕捉自（FROM），它的應用主要有兩種：一、直接用捕捉自來定位點。二、捕捉自在拉伸STRETCH當中的應用

如下圖所示。

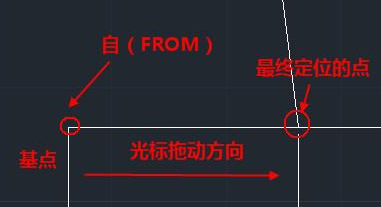

在平時我們使用定位點的時候，我們選擇自FROM捕捉方式后，會提示基點，我們選擇一點作為基點后會提示偏移，我們拖動光標確定方向，輸入一個偏移值，例如20，可發現我們定位的點在距離基點20的位置，如下圖所示。

CAD捕捉自FROM命令怎么用

2、知道了捕捉自的基本操作后，我們就可以研究一下捕捉自可以用在哪些情況下使用，通常情況下有兩種：

1）在繪圖時直接將點定位到距離某個點一定距離的位置。

2）利用拉伸STRETCH功能將圖形拉伸到一定的尺寸

推薦閱讀：CAD如何創建中心標記和中心線
