CAD基準標注方法

在CAD繪圖中，通常都是以一個基點或者一條基線來標注零件的，例如 軸類、沖孔內零件等。

那么，實現基準標注方法有以下幾種：

方法一：

可以在菜單欄選擇“標注”>“基線”，來根據一條標注，再標注平行于它的另一個尺寸。

方法二：

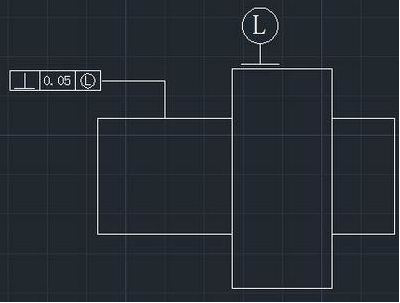

直接在標準面上標注，如下圖，1面和2面垂直，先自己選定垂直基準線，如果以1面作為垂直基準，那么基準面L畫在1面上進行標注。

CAD基準標注方法

方法三：

1.命令行輸入“LE”，按Enter鍵，在彈出的對話框，找到要定義的基準線，確認要標注的基準位置

2.使用命令“TOL ” 在上面輸入一個A，按確定鍵，就完成標注方式。
