CAD如何在模型空間導出PDF
在中望CAD中，如果我們不想通過布局空間出PDF格式的圖紙的話，只需要進行一些簡單設置就可以直接在模型空間出圖。按ctrl+P進入打印對話框，調整參數，打印范圍使用窗口打印即可。
【實戰操作】

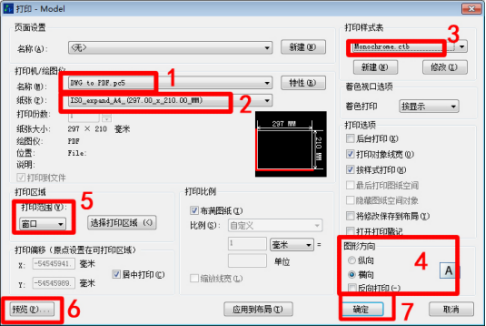

1、設置虛擬打印DWG to PDF
2、選擇紙張大小
3、選擇打印樣式（Monochrnome.ctb為黑白打?。?/p>
4、選擇圖形方向
5、打印范圍選窗口

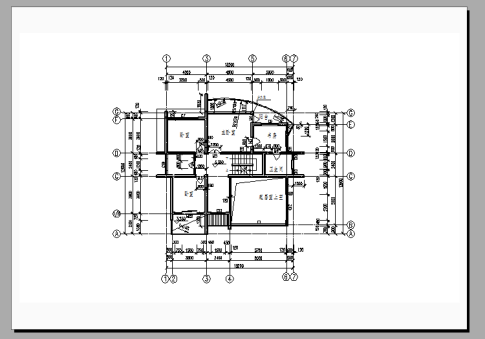

6、預覽圖紙位置是否需要調整
7、出圖打印
推薦閱讀：CAD三維測量轉動慣量
