大家使用CAD軟件填充圖形的時候有時會見到提示“孤島填充”“孤島監測”。到底什么是孤島填充，孤島填充怎樣使用呢？下面小編就像大家展示一下。

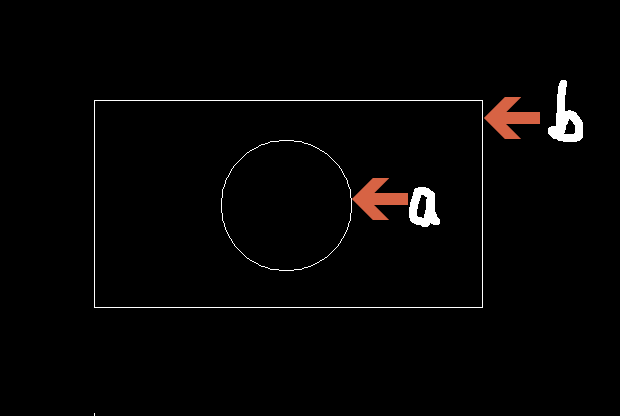

首先是孤島。填充區域內的封閉區被稱為孤島。就像下圖中在b矩形里面的a圓。孤島的作用在于，如果填充的區域里面有文字圖形等不想填充的孤島，我們可以輕松利用孤島填充命令來解決。線面我們通過填充a、b間的區域讓大家更了解孤島填充。

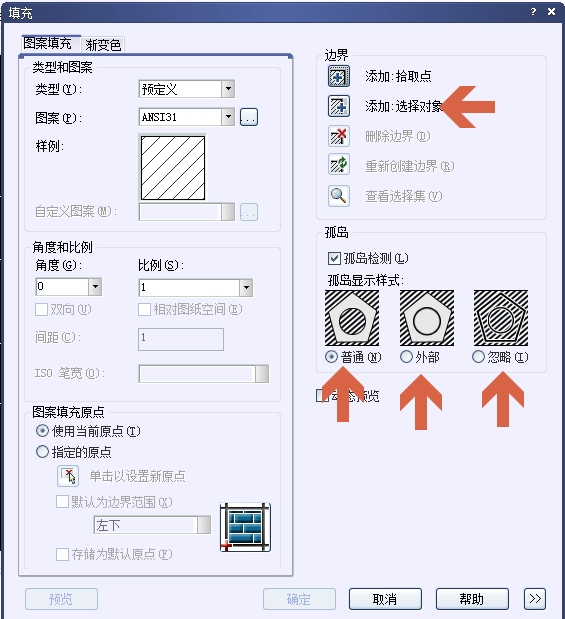

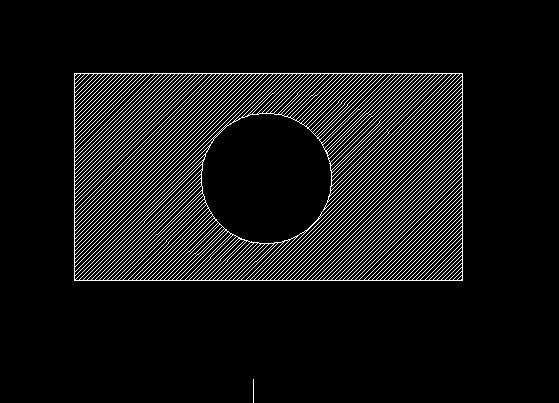

我們輸入命令符“BHATCH”。進入填充界面。選擇圓和矩形這兩個對象。菜單里就有顯示各種孤島填充的方式。“普通”形式，選擇孤島與填充區域之間的差值填充。“外部“選擇填充區域間沒有孤島，也就是沒有封閉圖形的地方。“忽略”就是普通的填充了，填充整個選擇填充的區域，并沒有孤島的影響。
