機械類設計中的零件統計、數據匯總、規范說明等都需要通過表格來實現，表格在CAD繪圖中的使用頻率非常高。通常情況下，工程師在繪制表格后需填寫單行或多行文字信息，并根據繪圖規范進行必要的處理和設置，操作起來比較繁瑣費時。當然，工程師有時也會直接從別的圖紙中拷貝，但這樣又會產生圖層信息混亂、文字樣式不符合要求等問題，造成效率低下。

使用中望CAD機械版的超級屬性塊的定義功能，工程師可以把這些經常用到的表格制作成超級屬性塊，可反復插入使用，編輯修改也十分便捷。更重要的是，工程師可以通過簡單的方式定義圖塊，并形成下拉菜單的填寫形式，減少手動輸入的工作量，提高工作效率。

步驟一：

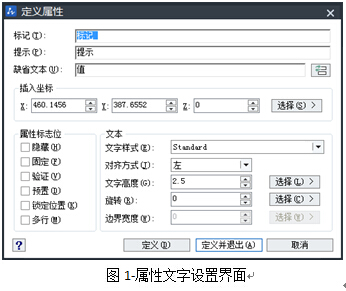

超級屬性塊定義功能位于界面菜單的【系統維護工具】中，定義表格過程中，可以通過鍵入命令_DDEDIT，將需要填寫的內容設置成為屬性文字。如下圖1所示界面進行屬性文字設置。



步驟二：

中望CAD機械版高級屬性塊的定義提供了將填寫框可以設置成為下拉菜單的功能，如下圖2所示進行設置。填寫時直接將文字在下拉菜單中選擇，簡化手動填寫的工序，大大提高繪圖效率。



步驟三：

將表格設置成為超級屬性塊之后，工程師在插入使用時可以通過雙擊的方式打開表格的編輯界面，直接輸入需要填寫的文字內容。同時，工程師還可以將常用的信息編寫在設置的下拉菜單的填寫欄中，直接通過點擊下拉菜單信息，一鍵完成填寫，快捷方便。

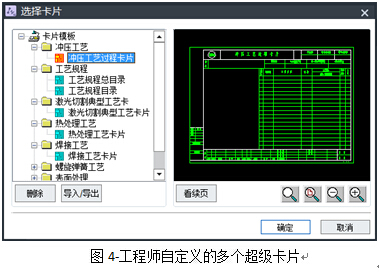

另外，中望CAD機械版還提供了超級卡片的功能，可將多個超級屬性塊組成為超級表格，從而滿足中小企業進行設計匯總表格處理、加工工藝表格定義和填充、以及工藝卡片管理等的需要。通過超級表格功能，工程師可以很方便地繪制出各種各樣的表格，生成所需要的各種匯總表格和工藝卡片，并且超級卡片支持對已生成卡片的再編輯，以及同時編輯卡片中的多個屬性塊。



小結：超級屬性塊功能和超級卡片功能是中望CAD機械版針對機械繪圖中存在的大量表格的繪制和編輯操作而提供的實用功能，可以幫助工程師快速處理各類表格設計工作，從而提升設計效率。
